Reparación caja de aleta usbox STB Quad Wood 81L



Esta tabla vuelve a mis manos después de dos años y medio de uso intensivo, para una revisión y puesta a punto, la recordareis ya que fue una reparación que ya publique en el foro
http://www.totalwind.net/foro/viewtopic.php?f=4&t=64093 la reparación en cubierta sigue solida.

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0034_zps642c1329.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0035_zps78d5638d.jpg.html]

Quede muy satisfecho de verla en plena forma, aunque con algunas heridas de tanto uso, entre ellas una fea grieta hacia popa que dibujaba en carena el limite de la caja de aleta usbox, en la cual se evidenciaba filtración de agua.

[url=http://s1236.photobucket.com/user/rafashaper/media/Sintiacutetulo_zpsf6c55294.png.html]

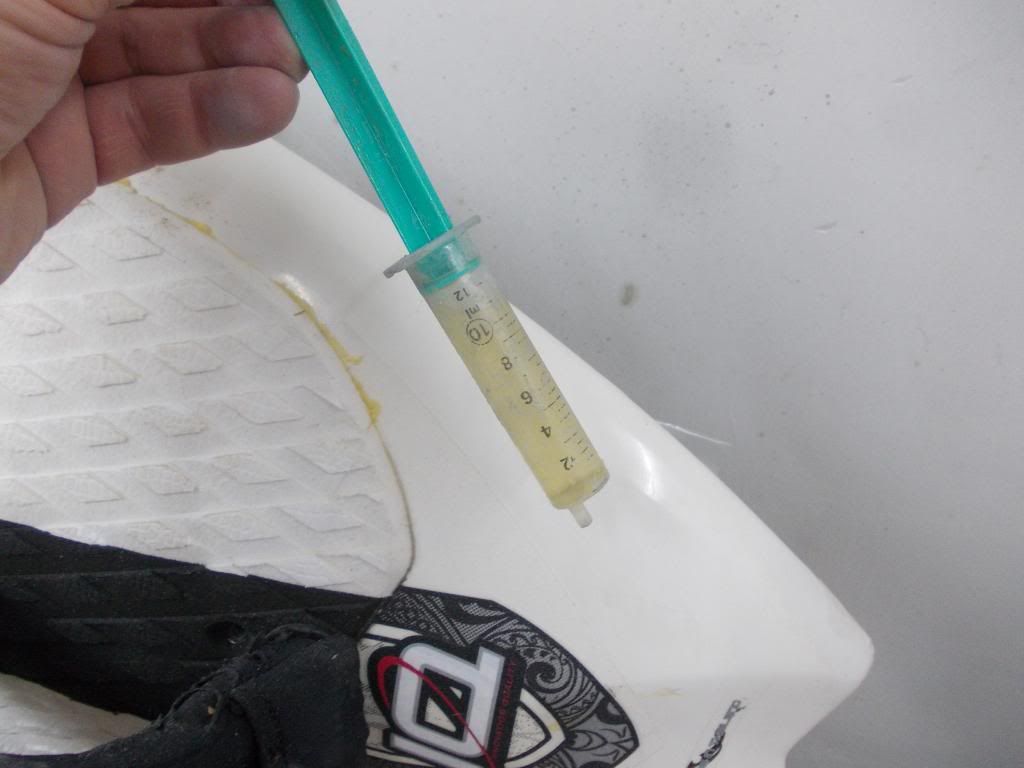

Hago un vacío para eliminar el agua, salen algo mas de 20mml, mucho para una fisura tan fina pero hay que tener en cuenta las horas que habrá estado esa carena en contacto con el agua.

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0068_zpsfd9cafcc.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0081_zpscb8ea06e.jpg.html]

Tras lijar la pintura y el laminado sobre la caja de aleta veo una burbuja que habría contribuido a la entrada de agua, la fisura no cave duda que que es resultado de un golpe de la aleta con el fondo, tras un fresado con la Dremel eliminando el laminado, resina y PU, decido reparar a su alrededor ya que la solidez del resto de la caja es buena.

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0109_zps5eebd8de.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0174_zps1b0f293f.jpg.html]

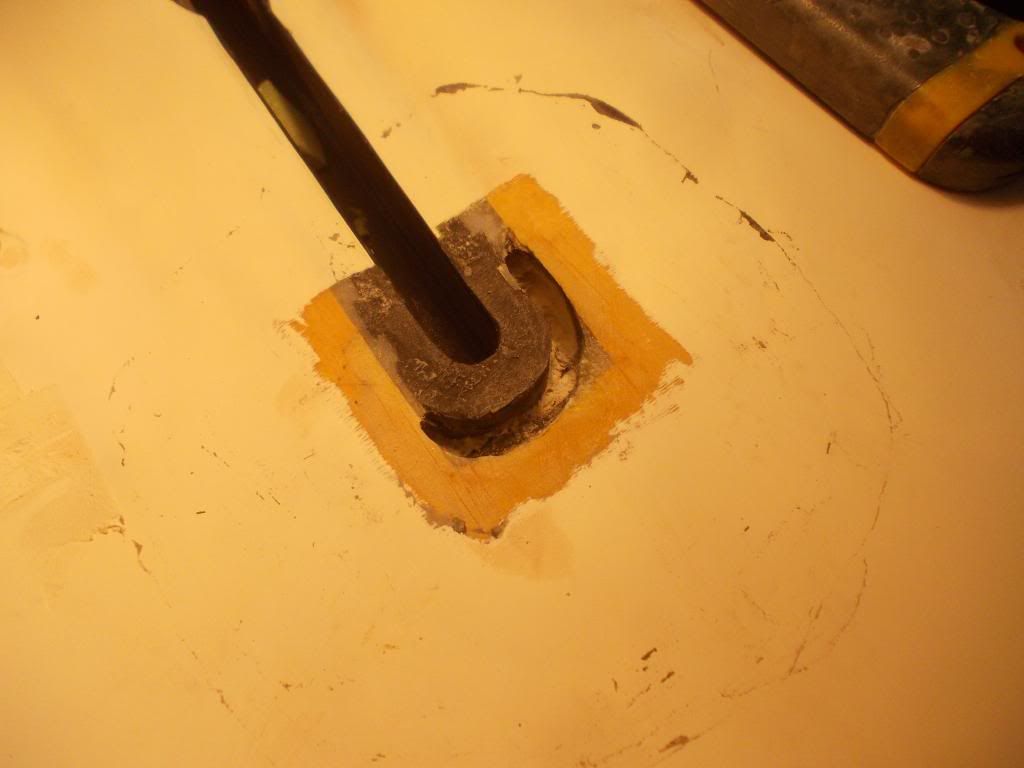

Corto una tira de PVC de 5mm y doblo en “J” al calor de una bombilla para que encaje en el fresado para sustituir el material perdido creando un nuevo sándwich.

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0175_zps807e5add.jpg.html]

Preparación

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0176_zps0b3b21c5.jpg.html]

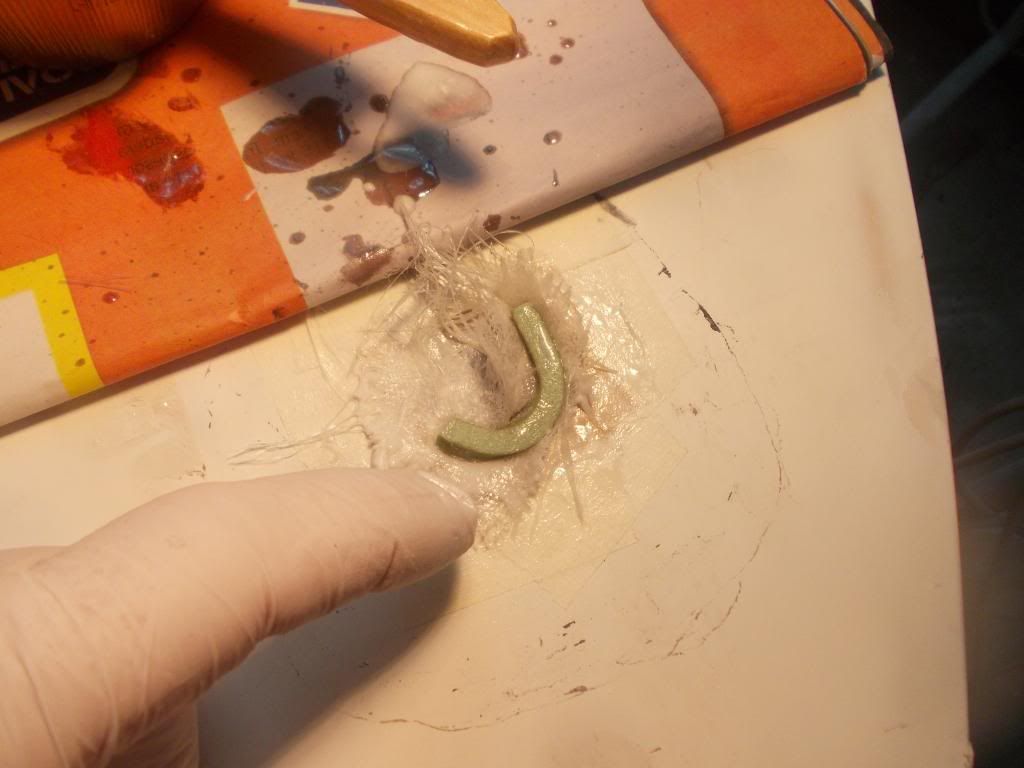

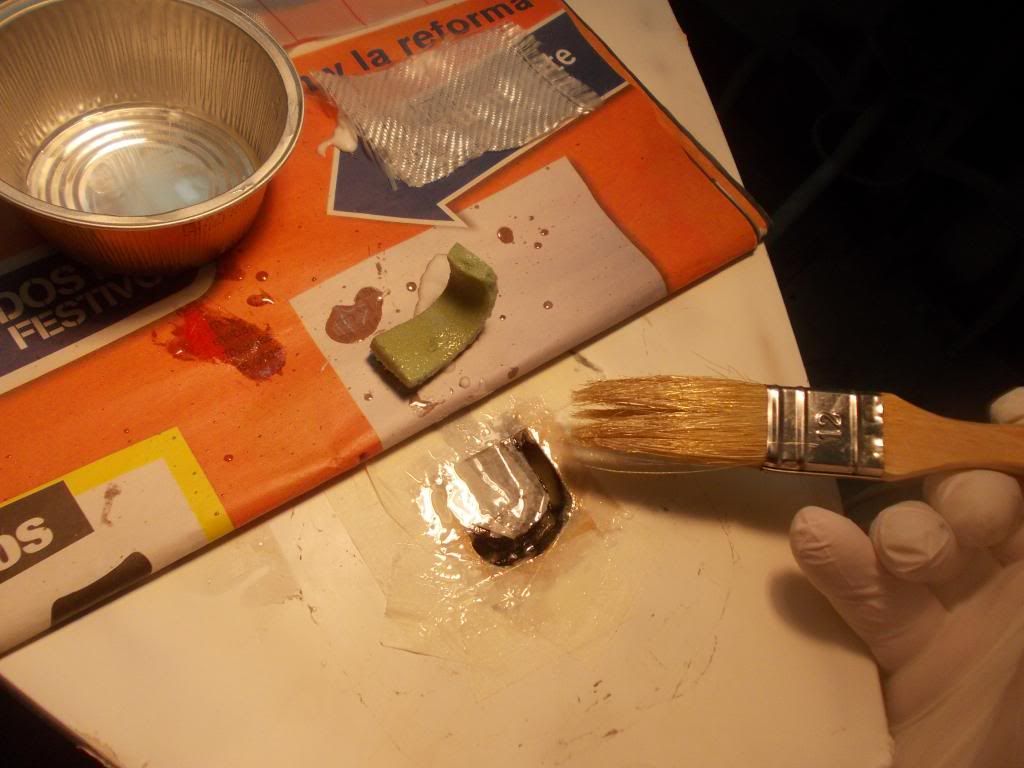

Pinto el interior y exterior con resina epoxy, relleno el fresado con resina espesada con microbalones, embuto la pieza de PVC revestida con un laminado en fibra de vidrio biaxial de 163gr, corto a ras de carena el sobrante de PVC, pongo tejido sangrador-pelable Peel-Ply y papel absorbente, presiono con peso hasta el endurecimiento de la resina, lijo dejando a nivel.

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0177_zps229dfd26.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0178_zpsa9eb6552.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0179_zps90a7affa.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0180_zps7e254b04.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0181_zps6a598c35.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0182_zps68ecd9cc.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0227_zps5affae6c.jpg.html]

Reposición del laminado exterior

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0228_zpsbffc5138.jpg.html]

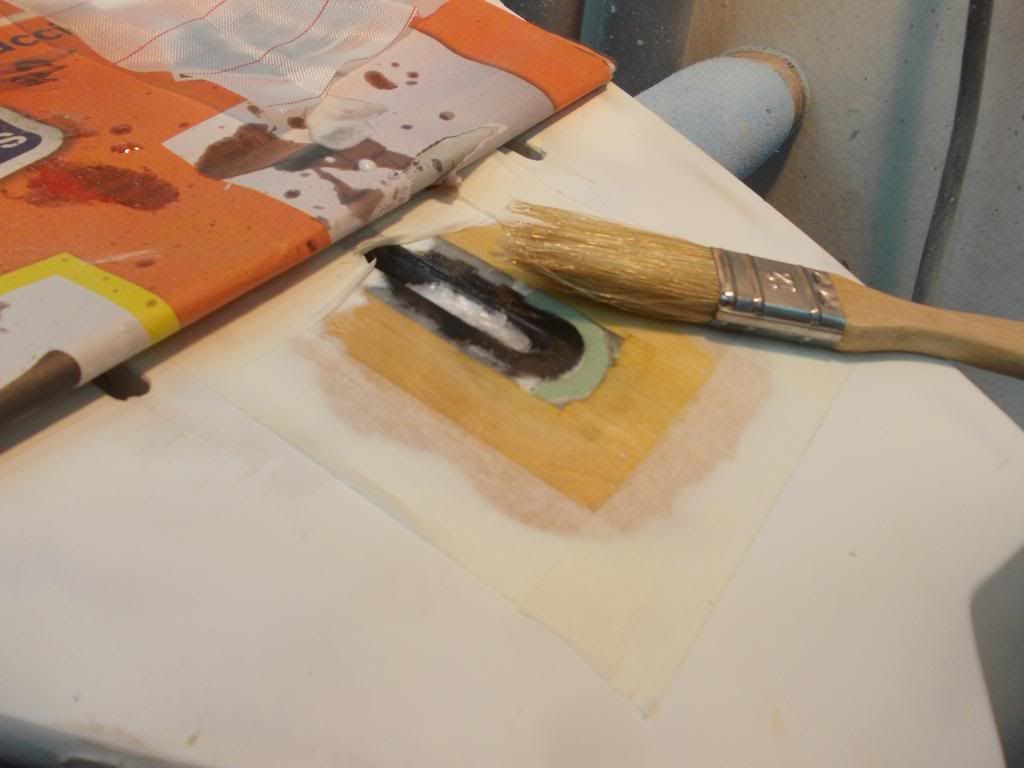

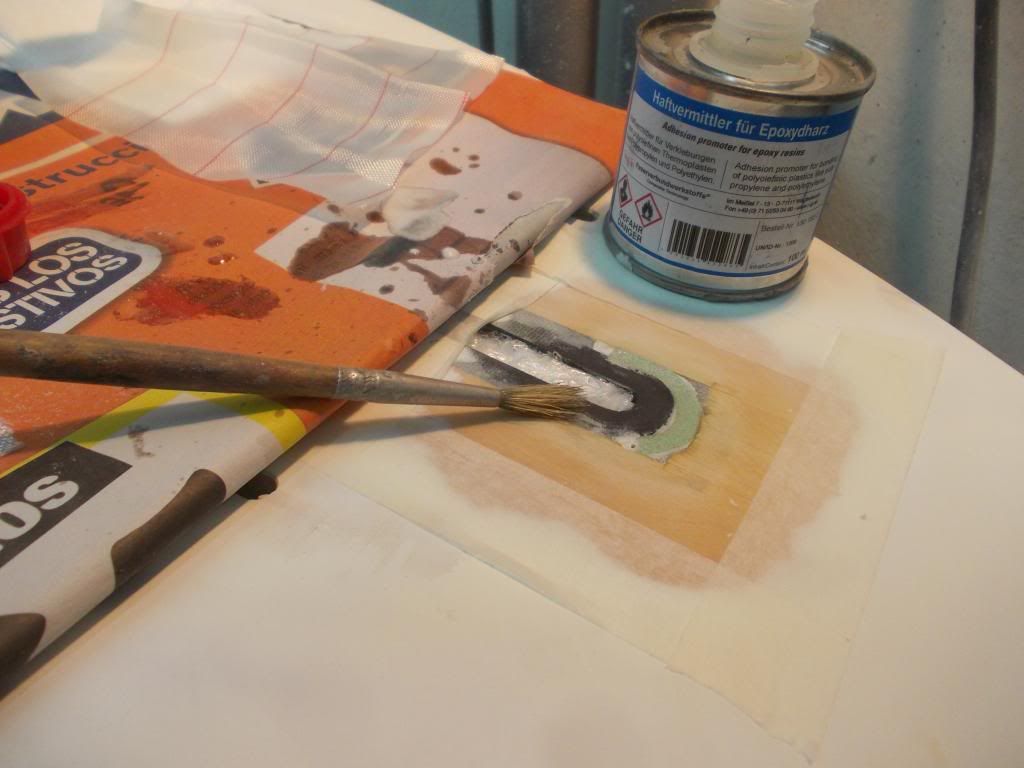

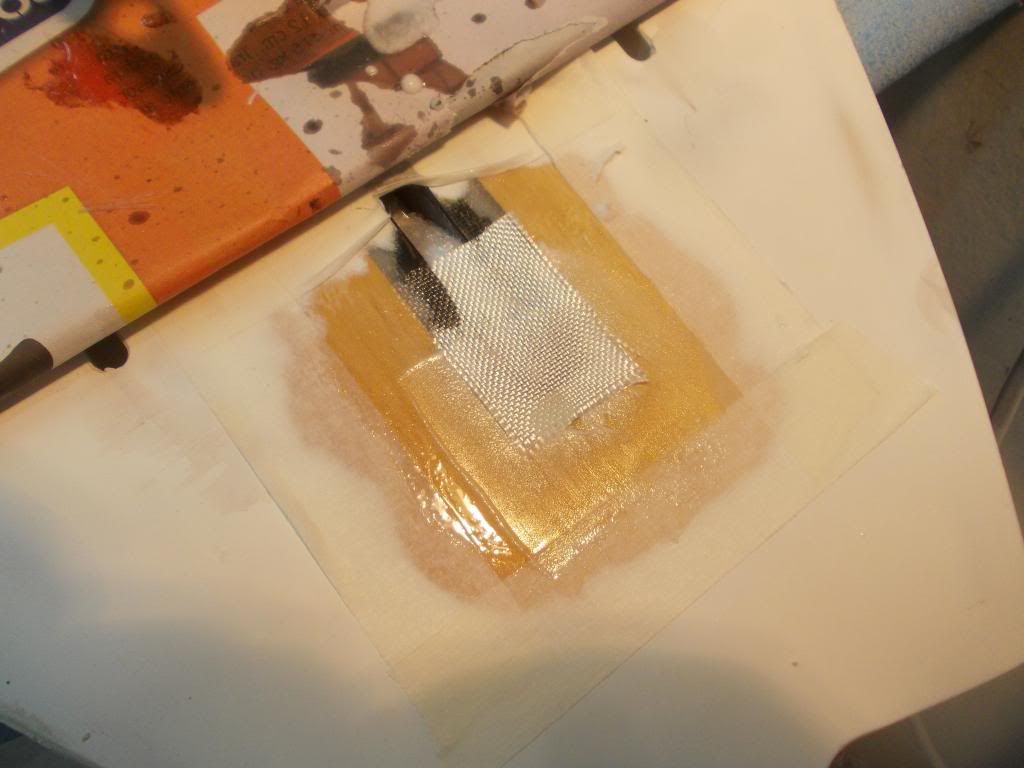

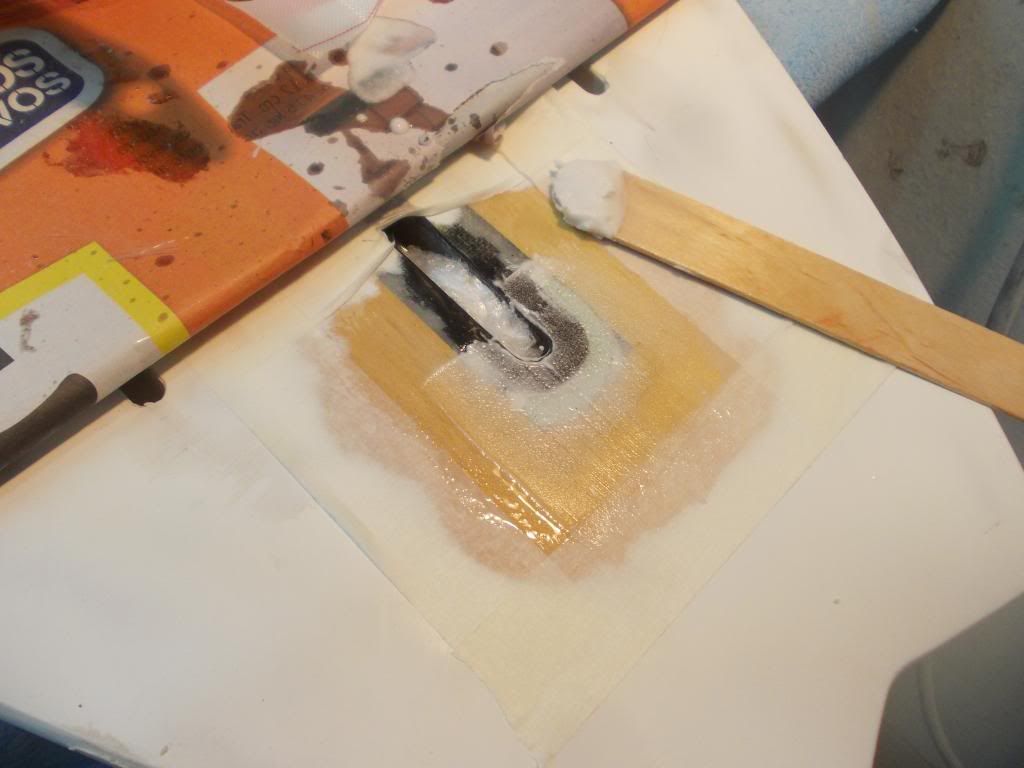

Empiezo por aplicar al plástico de la caja de aleta el liquido acoplador para resinas que aumenta la adherencia del laminado, pinto toda la zona con resina epoxy y relleno y nivelo el poro con resina espesada con microbalones, lamino dos paños en fibra de vidrio de 165gr, menor a mayor (tal y como estaba en la construcción original), encima tejido sangrador-pelable Peel-Ply. Papel absorbente y compresión con peso.

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0229_zps683feb1d.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0230_zpsc84a4b4b.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0231_zpsf097a5c3.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0232_zpsce303ac6.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0233_zpsaa8567ad.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0234_zps78c1d2f2.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0235_zps2d60e095.jpg.html]

Lijado suave del perímetro del nuevo laminado, tapado del poro y nivelación con pasta de carrocero en la que incluyo las erosiones del resto de las cajas del Quad, lijado basto y al agua, imprimación blanca, pintura blanca mate y laca mate con sprays Duplicolor

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0244_zpsb50aaa8a.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0247_zps17307069.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0248_zpsc02e559f.jpg.html]

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0252_zps7112ffee.jpg.html]

Resultado

[url=http://s1236.photobucket.com/user/rafashaper/media/DSCN0254_zps562acd6d.jpg.html]
