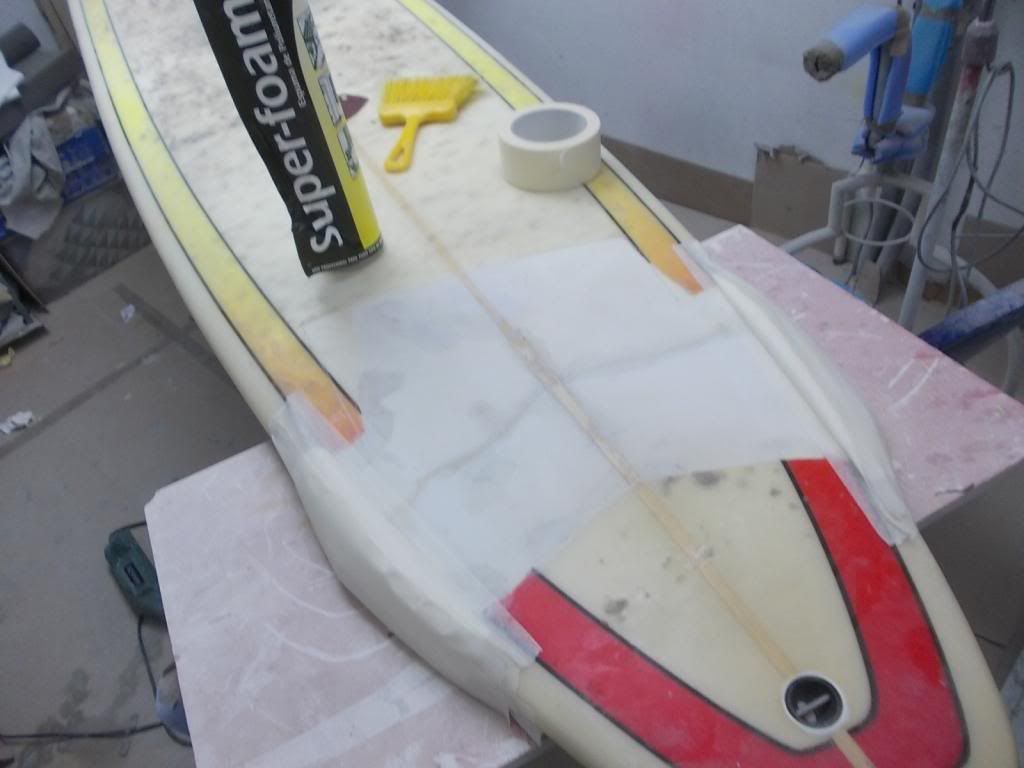

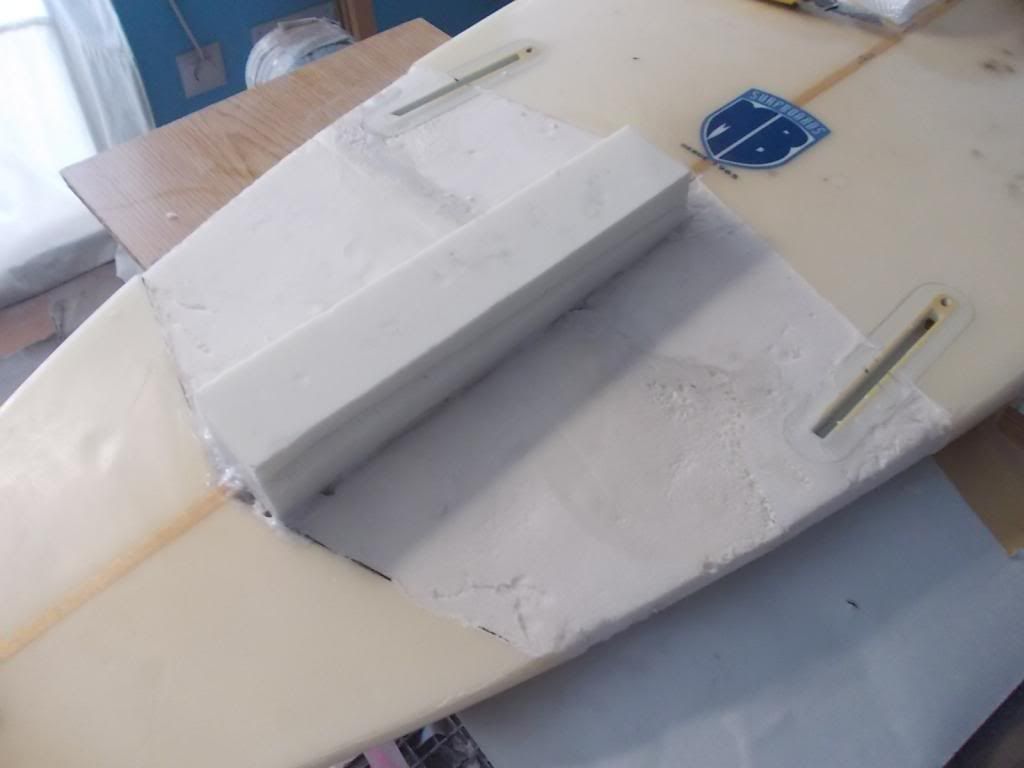

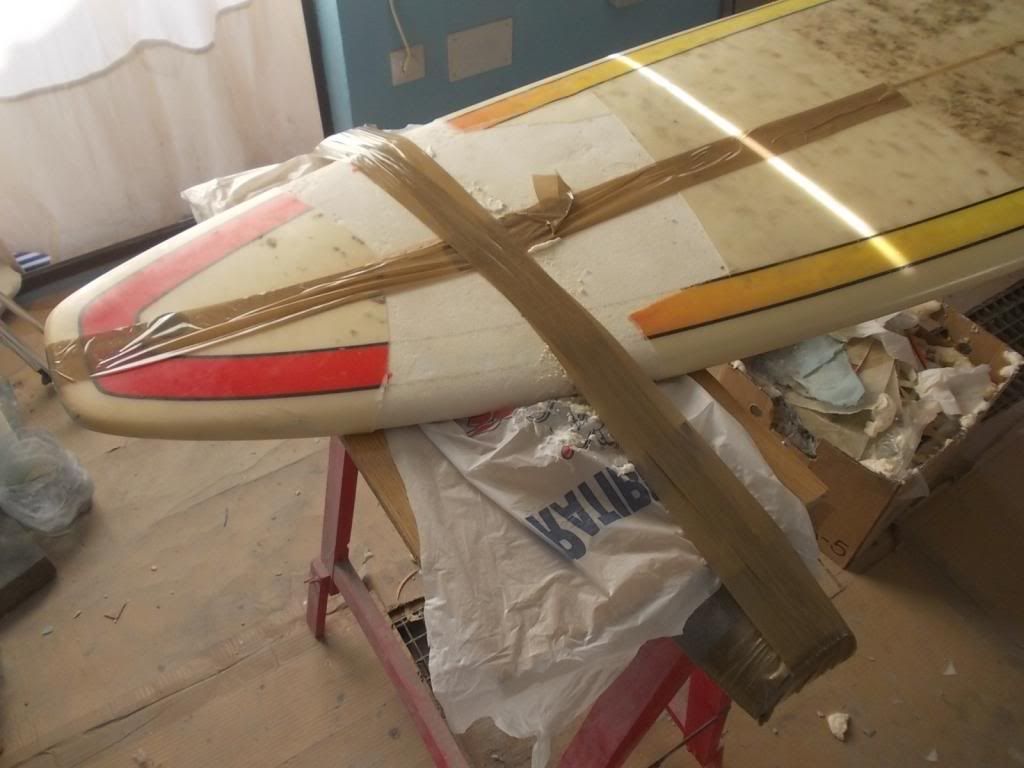

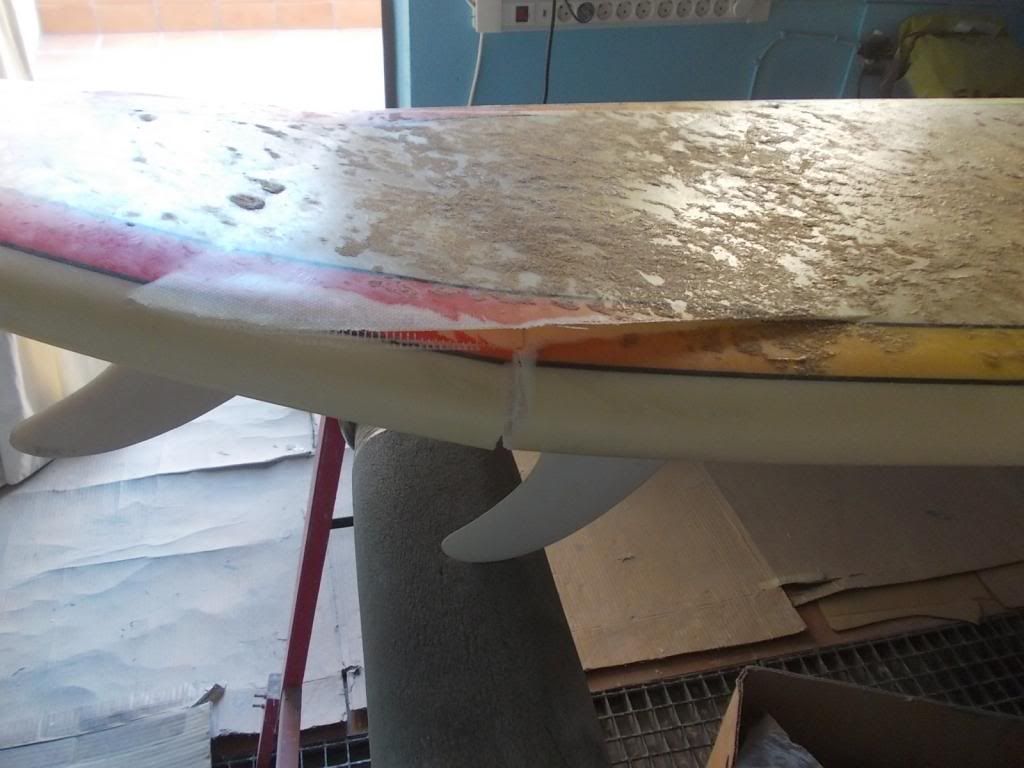

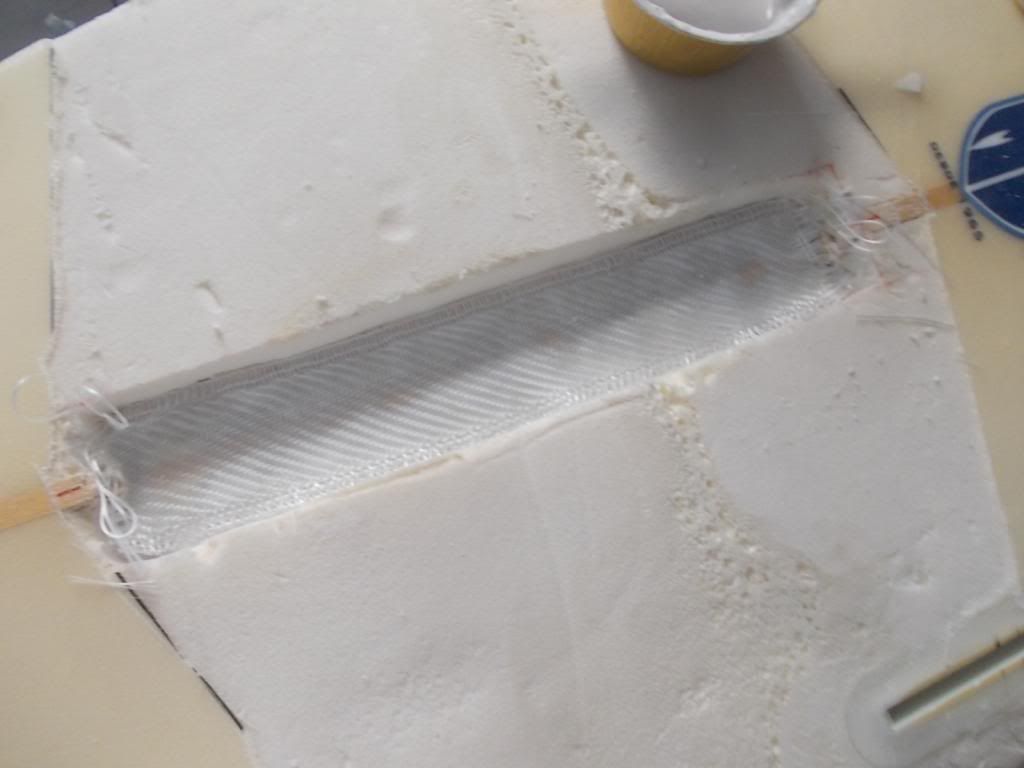

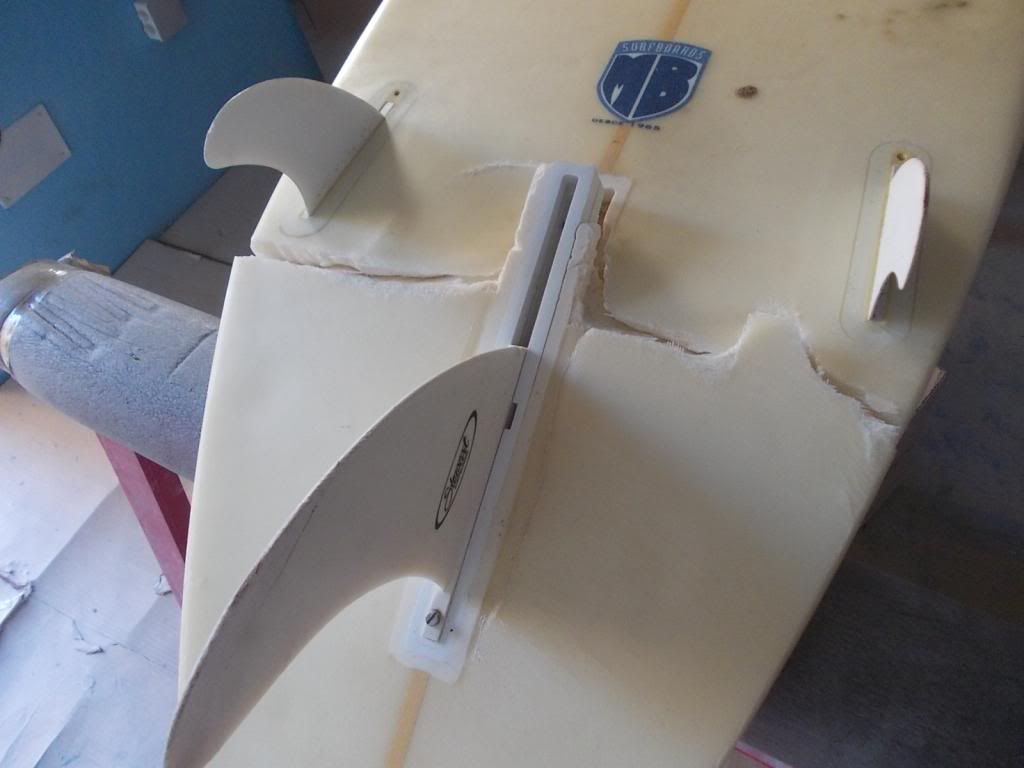

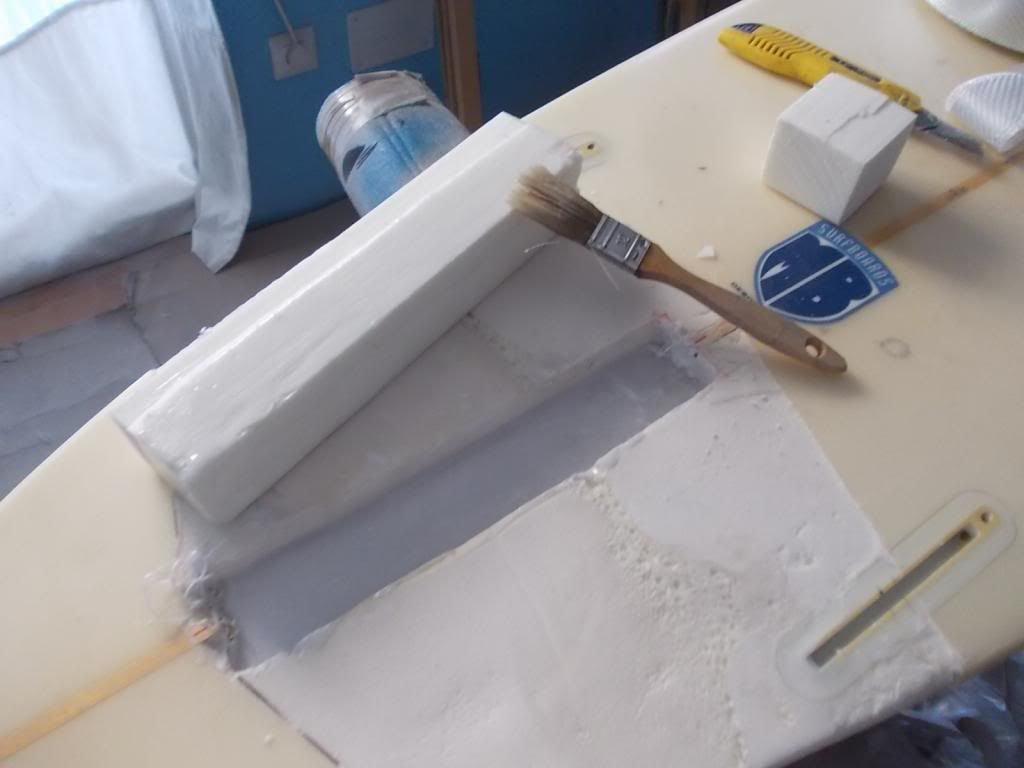

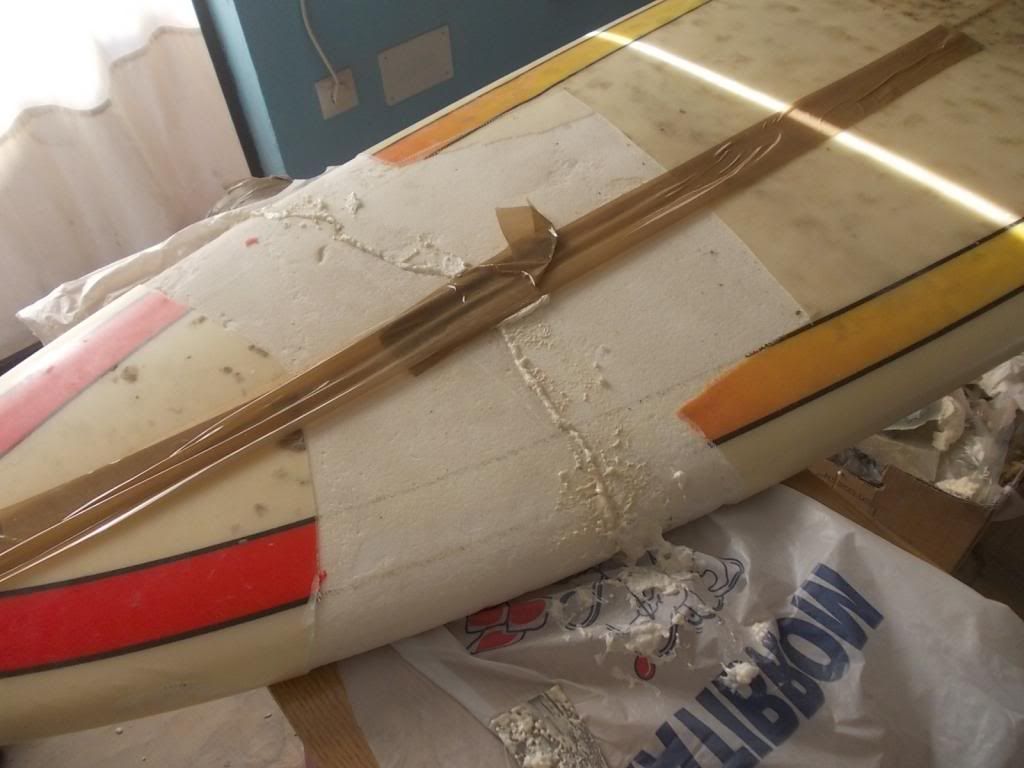

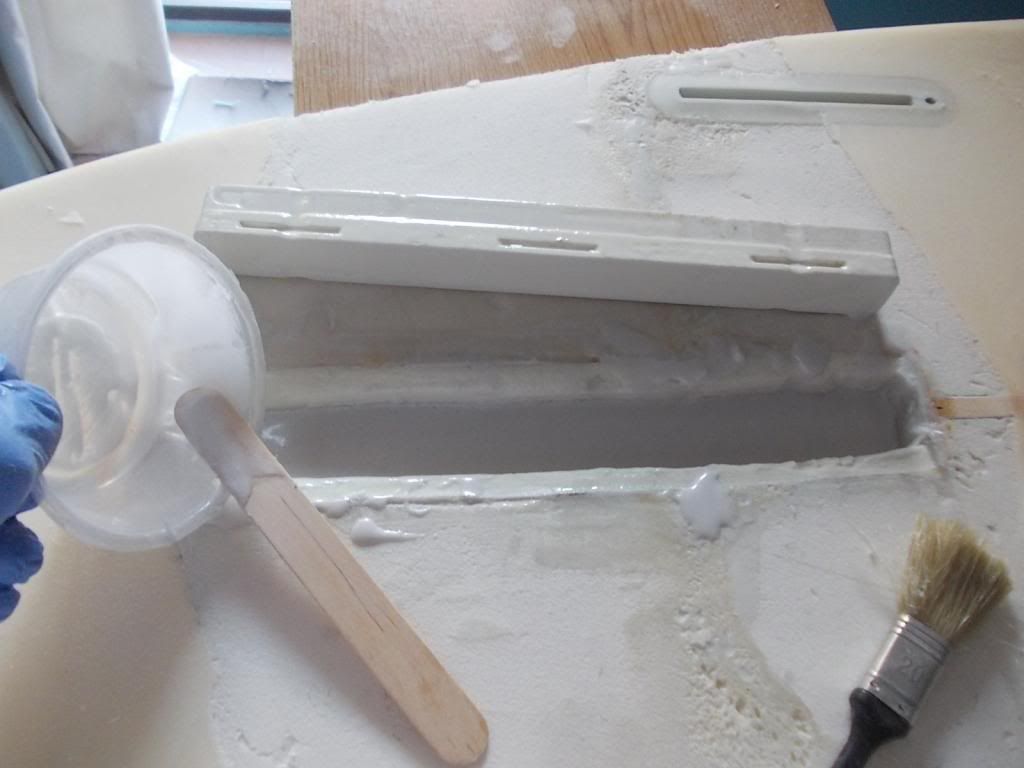

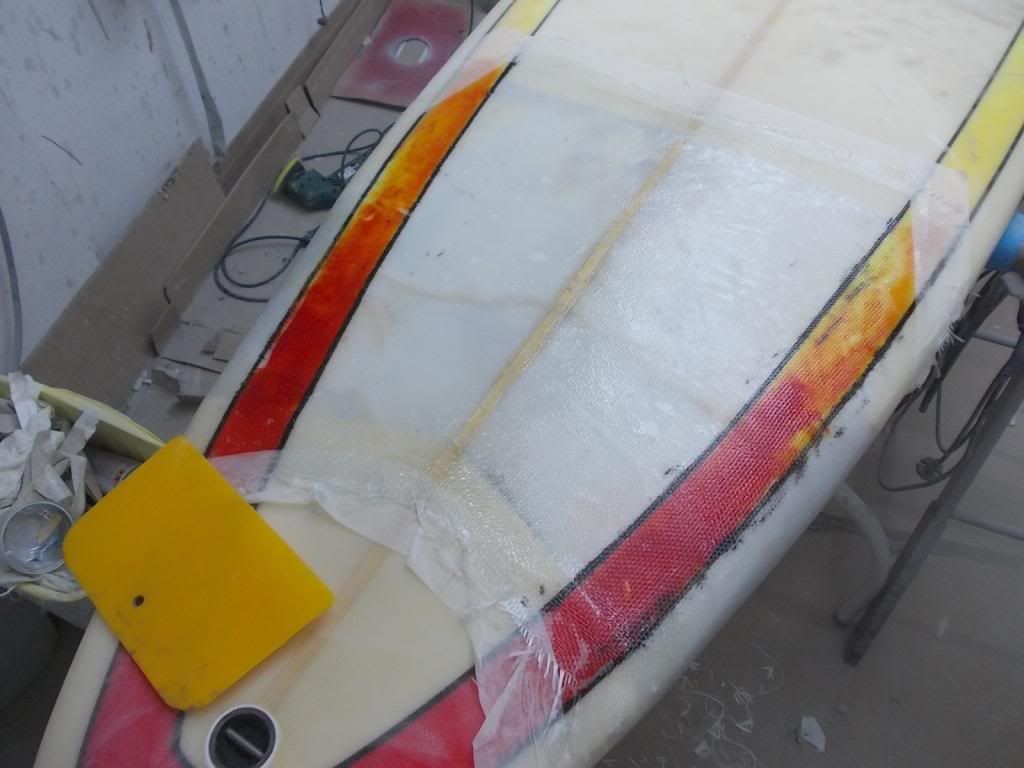

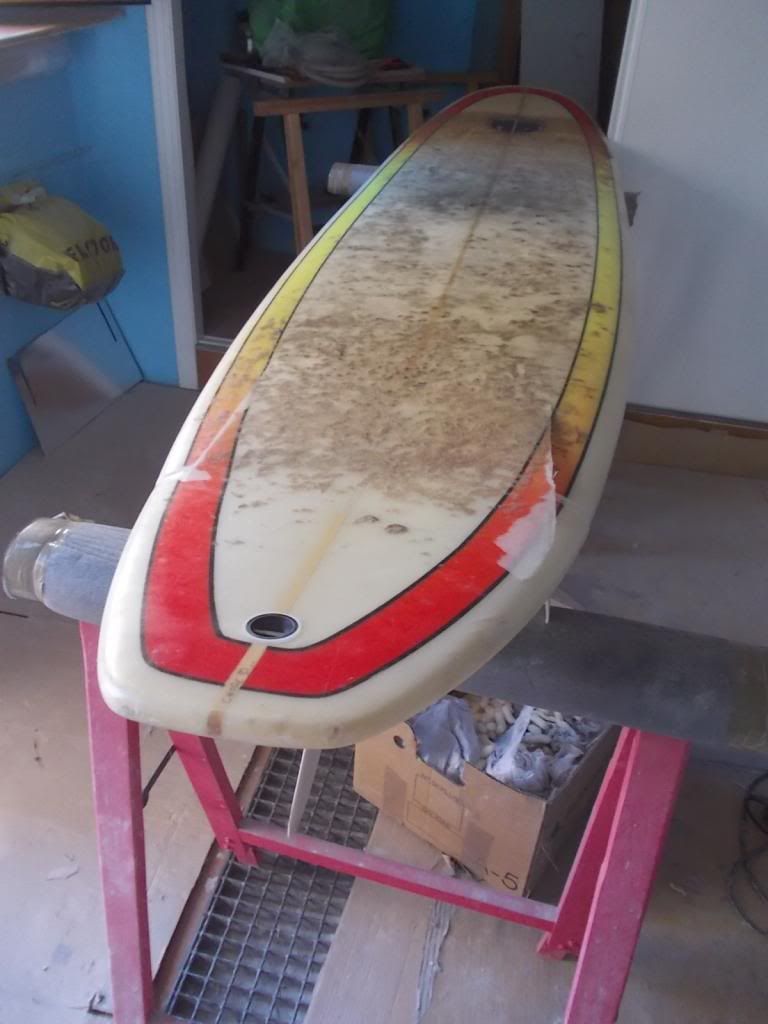

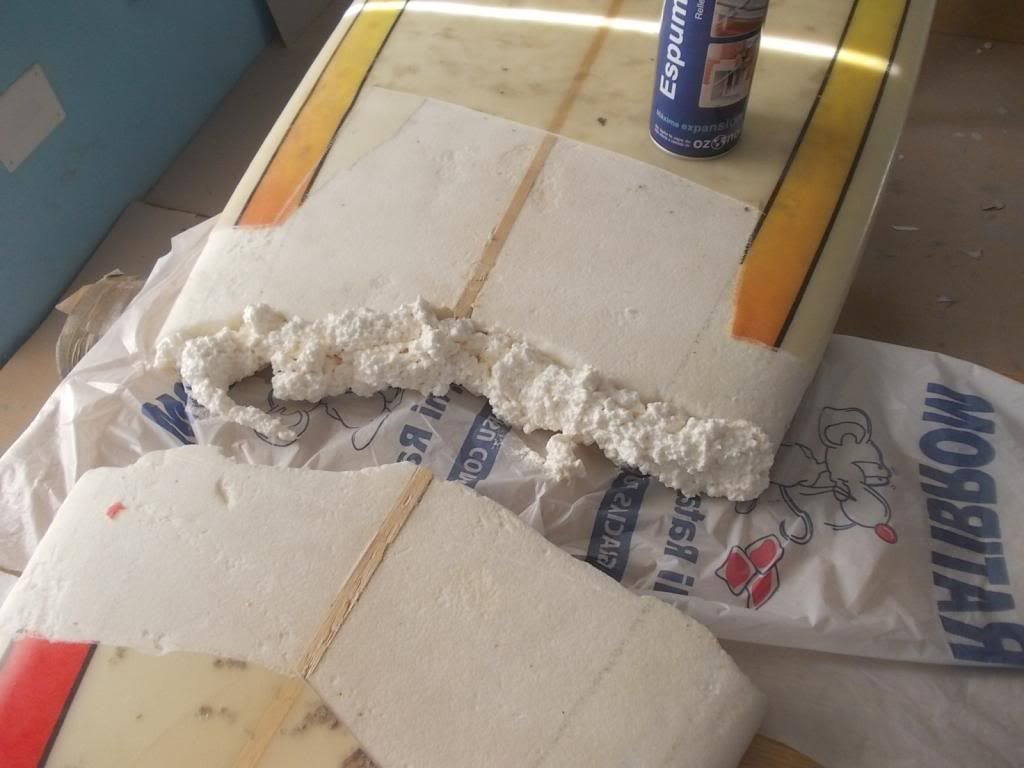

Rafael Fernandez-Nespral Totalwind Legend Mensajes 4.407 Puntos 38 Ubicación Madrid 25 Octubre 2013 #1 Reparación popa partida de Longboard “SURFBOARDS” en poliester [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5279_zpse78f4695.jpg.html] Este Longboard sufrió un revolcon orillero y como consecuencia se partió casi en dos a la altura de la caja de aleta, la popa esta sujeta por el laminado de cubierta, el dueño duda si solo pegar y dejar para decoración o que intente dejarla funcional. Tras varios minutos de repaso a su estado veo que esta tabla puede seguir navegando y me pongo a ello. [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5281_zps0d161853.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5282_zps82a214f9.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5283_zps56d8a270.jpg.html] Empiezo cortando el laminado desprendido en cubierta y carena recortando las zonas despegadas, también extraigo la caja de aleta central, pego las dos partes con espuma de poliuretano procurando alinearlas correctamente mediante la presión de cinta de embalar longitudinal y lateralmente, tras endurecer la espuma embuto dos tablillas de madera paralelas al alma de madera central fracturada con resina de poliester espesada con microbalones que al endurecer lijo y nivelo en carena y cubierta con un cepillo de madera. [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5410_zpsb2e0fa0f.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5411_zpsd0e12b79.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5412_zpsca672a03.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5438_zps9313846d.jpg.html] En carena freso el hueco donde estaba la caja de aleta Usbox y lo relleno con un bloque de de PU recibido en su fondo, frontal y trasero con un laminado en fibra de vidrio sarga de 200gr y pegado con resina de poliester espesada con microbalones [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5439_zps0c773462.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5440_zps79dd5525.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5441_zps72b52351.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5442_zpsb09afadb.jpg.html] Mientras endurece la resina aprovecho para rellenar y nivelar los cantos con espuma de poliuretano [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5585_zpsa108b7db.jpg.html] Decido situar la caja Usbox bajo el futuro laminado exterior, para ello hago por fresado el hueco necesario, dejando una holgura de 3mm en forma de cerco, embuto la caja de aleta que asienta al fondo, frontal y trasero con un laminado en fibra de vidrio sarga de 200gr y pego con resina espesada con microbalones. [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5587_zps480a67f6.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5588_zps7f72c0d7.jpg.html] Aprovecho para nivelar y tapar el poro en carena con resina espesada con microbalnes y tintada en blanco para tratar de disimular los cordones de espuma de PU que amarillean, también tapo el poro y nivelo los cantos, seguidamente los lamino con dos paños a cada lado en fibra de vidrio sarga de 200gr [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5589_zpsb89b88d2.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5729_zps4156c74d.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5730_zpsaa9dfcef.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5731_zpscd92930b.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5732_zps38d82c2f.jpg.html] lijo en carena dejando a nivel, doy liquido acoplador al plástico de la caja de aleta central para mejorar el agarre de la resina y lamino tres refuerzos en fibra de vidrio de 165gr encima de las tres cajas de aletas, lamino toda la zona en reparación, extendiéndome 4-6cm en sus extremos con fibra de vidrio plano de 200gr [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5733_zps78d8e58b.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5734_zps4ae88706.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5735_zps04153d28.jpg.html] En cubierta y despues de haber nivelado y tapado el poro con resina espesada con microbalones blanqueada con tinte, pinto en rojo, amarillo y filetes en negro con resina tintada, tras endurecer parcialmente lamino un paño en fibra de vidrio plano de 200gr que se solapa en carena 2cm y extendiéndome 4-6cm en sus extremos (hacia proa y popa) [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5736_zps8fb48a23.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5737_zpseab6c9e9.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5738_zps1b240541.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5763_zps6f451f3e.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5764_zps54259883.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5765_zps095c2e53.jpg.html] Endurecido el primer paño en fibra de vidrio en cubierta, lijo nivelando y eliminado el escalón, lamino otro plano en 165gr que se solapa en carena 1cm y extendiéndose hacia proa y popa 8-10cm [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5859_zps3ab91981.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5860_zpse9a935a2.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5861_zps86aeddbe.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5862_zps24e79c58.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5863_zps49447b04.jpg.html] Lamino en carena un paño en fibra de vidrio plano de 105gr extendiendose 8-10cm hacia proa y popa, después de endurecer elimino el laminado con cuter y fresando que tapan las entradas a las cajas de aletas y biselo los bordes [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5864_zpsafed731d.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5865_zps0ebc089d.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5909_zps956a9e48.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5910_zps68642cb3.jpg.html] Doy el hot coat con resina de poliester parafinada en carena y cubierta y dejo endurecer, lijo al agua para matar el superbrillo resultante con grano 180. 280, 400, y 1000 [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5911_zpsb2f0f84f.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5914_zps76219687.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5982_zpsca631edc.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5983_zpscf2d6522.jpg.html] Resina de poliéster utilizada para laminar: SILMAR 249 BB - 1 Resina de poliéster parafinada para HOT COAT: REICHOLD Gloss Polylite Resultado [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5985_zpsf93beee5.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5992_zpsce4f5661.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5994_zps7abcd945.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5995_zps859e8779.jpg.html]

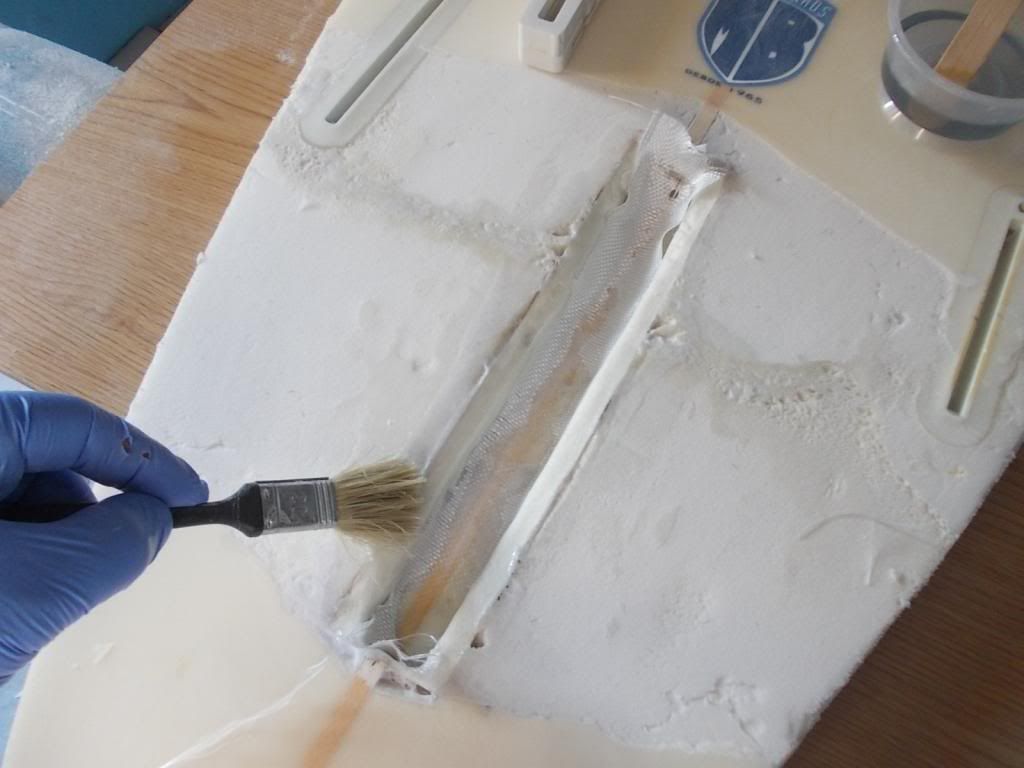

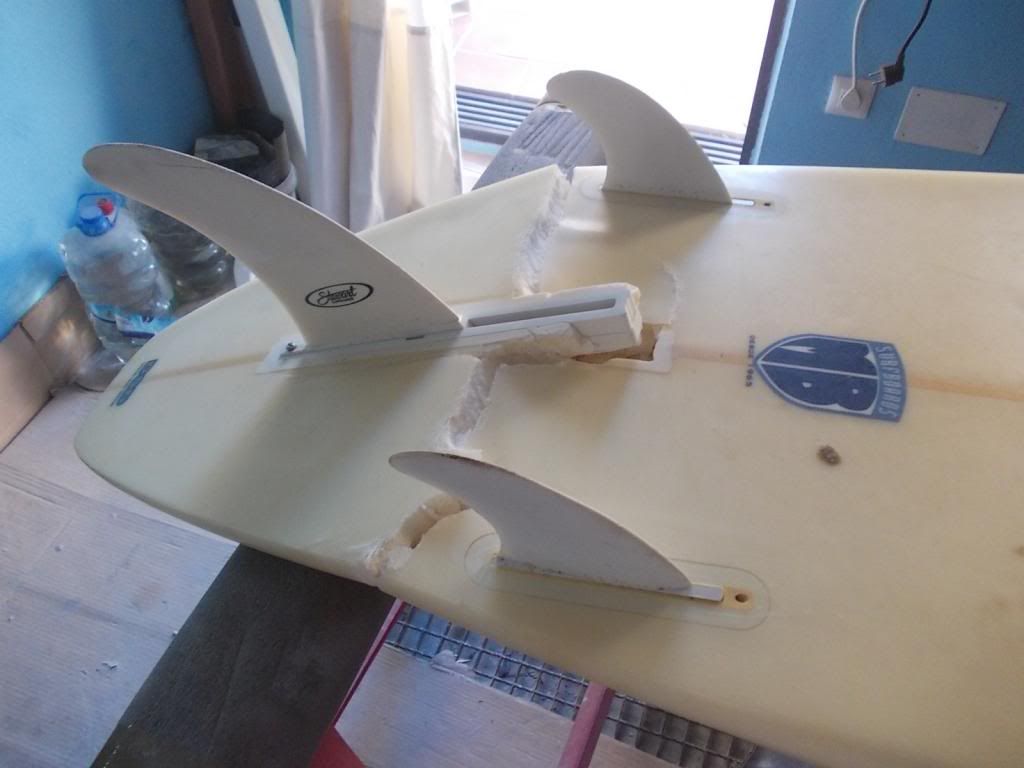

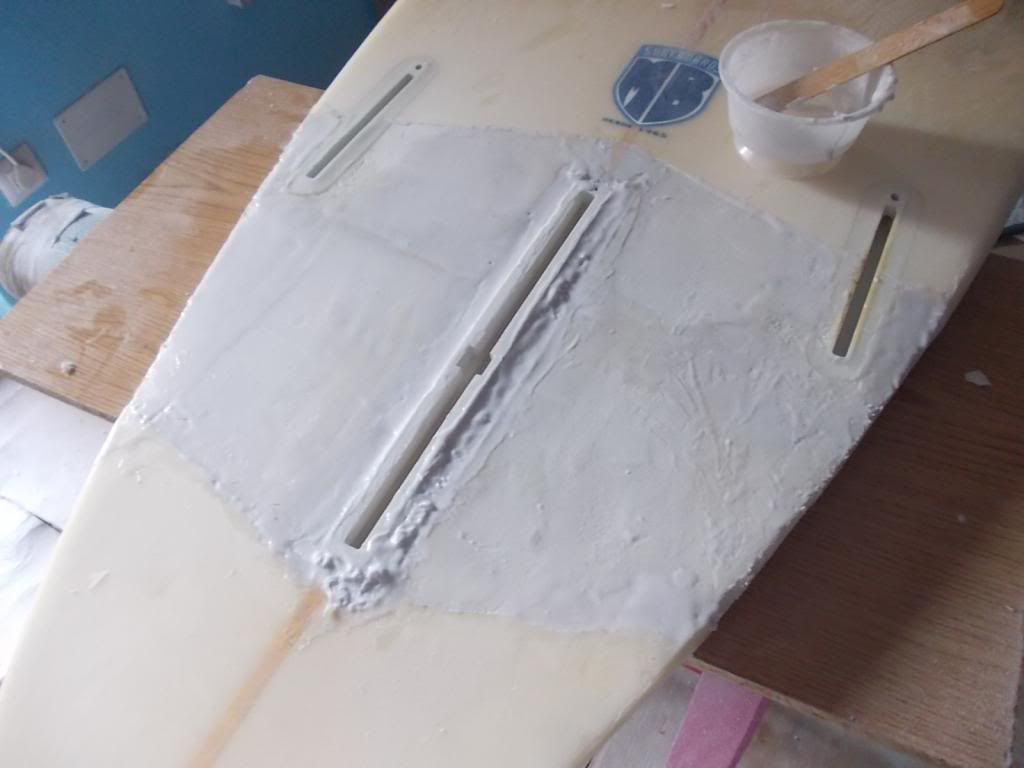

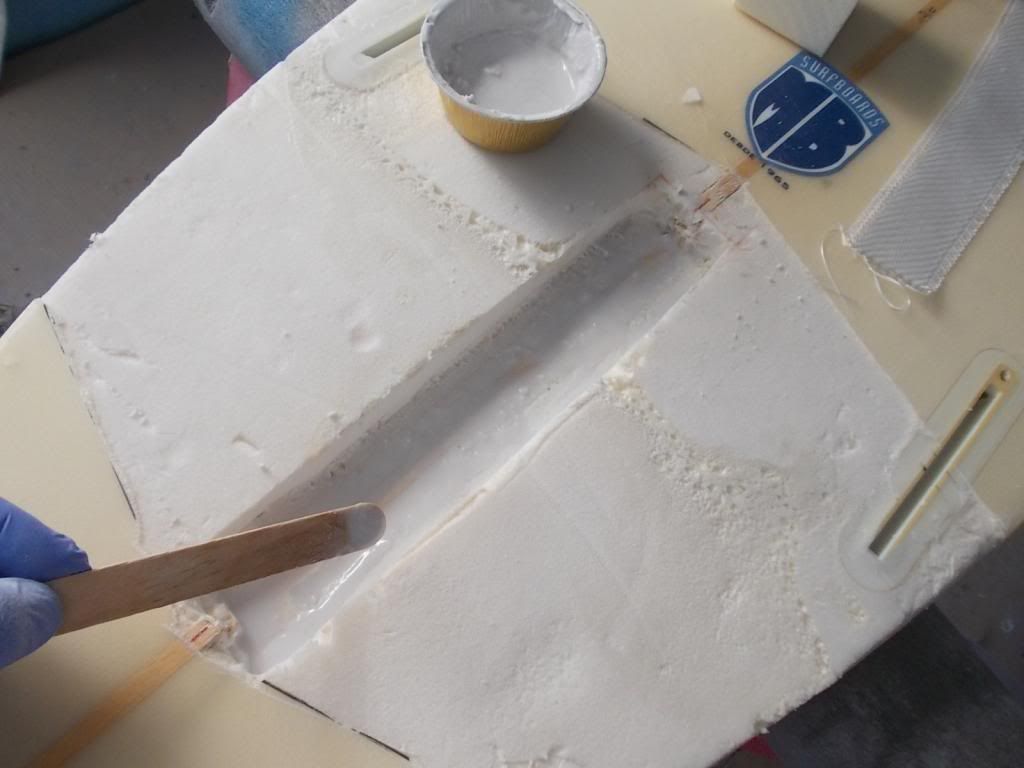

Reparación popa partida de Longboard “SURFBOARDS” en poliester [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5279_zpse78f4695.jpg.html] Este Longboard sufrió un revolcon orillero y como consecuencia se partió casi en dos a la altura de la caja de aleta, la popa esta sujeta por el laminado de cubierta, el dueño duda si solo pegar y dejar para decoración o que intente dejarla funcional. Tras varios minutos de repaso a su estado veo que esta tabla puede seguir navegando y me pongo a ello. [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5281_zps0d161853.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5282_zps82a214f9.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5283_zps56d8a270.jpg.html] Empiezo cortando el laminado desprendido en cubierta y carena recortando las zonas despegadas, también extraigo la caja de aleta central, pego las dos partes con espuma de poliuretano procurando alinearlas correctamente mediante la presión de cinta de embalar longitudinal y lateralmente, tras endurecer la espuma embuto dos tablillas de madera paralelas al alma de madera central fracturada con resina de poliester espesada con microbalones que al endurecer lijo y nivelo en carena y cubierta con un cepillo de madera. [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5410_zpsb2e0fa0f.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5411_zpsd0e12b79.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5412_zpsca672a03.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5438_zps9313846d.jpg.html] En carena freso el hueco donde estaba la caja de aleta Usbox y lo relleno con un bloque de de PU recibido en su fondo, frontal y trasero con un laminado en fibra de vidrio sarga de 200gr y pegado con resina de poliester espesada con microbalones [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5439_zps0c773462.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5440_zps79dd5525.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5441_zps72b52351.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5442_zpsb09afadb.jpg.html] Mientras endurece la resina aprovecho para rellenar y nivelar los cantos con espuma de poliuretano [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5585_zpsa108b7db.jpg.html] Decido situar la caja Usbox bajo el futuro laminado exterior, para ello hago por fresado el hueco necesario, dejando una holgura de 3mm en forma de cerco, embuto la caja de aleta que asienta al fondo, frontal y trasero con un laminado en fibra de vidrio sarga de 200gr y pego con resina espesada con microbalones. [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5587_zps480a67f6.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5588_zps7f72c0d7.jpg.html] Aprovecho para nivelar y tapar el poro en carena con resina espesada con microbalnes y tintada en blanco para tratar de disimular los cordones de espuma de PU que amarillean, también tapo el poro y nivelo los cantos, seguidamente los lamino con dos paños a cada lado en fibra de vidrio sarga de 200gr [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5589_zpsb89b88d2.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5729_zps4156c74d.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5730_zpsaa9dfcef.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5731_zpscd92930b.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5732_zps38d82c2f.jpg.html] lijo en carena dejando a nivel, doy liquido acoplador al plástico de la caja de aleta central para mejorar el agarre de la resina y lamino tres refuerzos en fibra de vidrio de 165gr encima de las tres cajas de aletas, lamino toda la zona en reparación, extendiéndome 4-6cm en sus extremos con fibra de vidrio plano de 200gr [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5733_zps78d8e58b.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5734_zps4ae88706.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5735_zps04153d28.jpg.html] En cubierta y despues de haber nivelado y tapado el poro con resina espesada con microbalones blanqueada con tinte, pinto en rojo, amarillo y filetes en negro con resina tintada, tras endurecer parcialmente lamino un paño en fibra de vidrio plano de 200gr que se solapa en carena 2cm y extendiéndome 4-6cm en sus extremos (hacia proa y popa) [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5736_zps8fb48a23.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5737_zpseab6c9e9.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5738_zps1b240541.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5763_zps6f451f3e.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5764_zps54259883.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5765_zps095c2e53.jpg.html] Endurecido el primer paño en fibra de vidrio en cubierta, lijo nivelando y eliminado el escalón, lamino otro plano en 165gr que se solapa en carena 1cm y extendiéndose hacia proa y popa 8-10cm [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5859_zps3ab91981.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5860_zpse9a935a2.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5861_zps86aeddbe.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5862_zps24e79c58.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5863_zps49447b04.jpg.html] Lamino en carena un paño en fibra de vidrio plano de 105gr extendiendose 8-10cm hacia proa y popa, después de endurecer elimino el laminado con cuter y fresando que tapan las entradas a las cajas de aletas y biselo los bordes [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5864_zpsafed731d.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5865_zps0ebc089d.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5909_zps956a9e48.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5910_zps68642cb3.jpg.html] Doy el hot coat con resina de poliester parafinada en carena y cubierta y dejo endurecer, lijo al agua para matar el superbrillo resultante con grano 180. 280, 400, y 1000 [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5911_zpsb2f0f84f.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5914_zps76219687.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5982_zpsca631edc.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5983_zpscf2d6522.jpg.html] Resina de poliéster utilizada para laminar: SILMAR 249 BB - 1 Resina de poliéster parafinada para HOT COAT: REICHOLD Gloss Polylite Resultado [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5985_zpsf93beee5.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5992_zpsce4f5661.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5994_zps7abcd945.jpg.html] [url=http://s1236.photobucket.com/user/rafashaper/media/DSCN5995_zps859e8779.jpg.html]
JuanP Totalwind Legend Mensajes 5.351 Puntos 36 Ubicación Galicia 26 Octubre 2013 #2 Menuda reparacion, como siempre el publireportaje da gusto verlo.
