 #564072  por Rafael Fernandez-Nespral
 Septiembre 11, 2012, 4:03 pm
Reparación carena fisurada en Sup Starboard

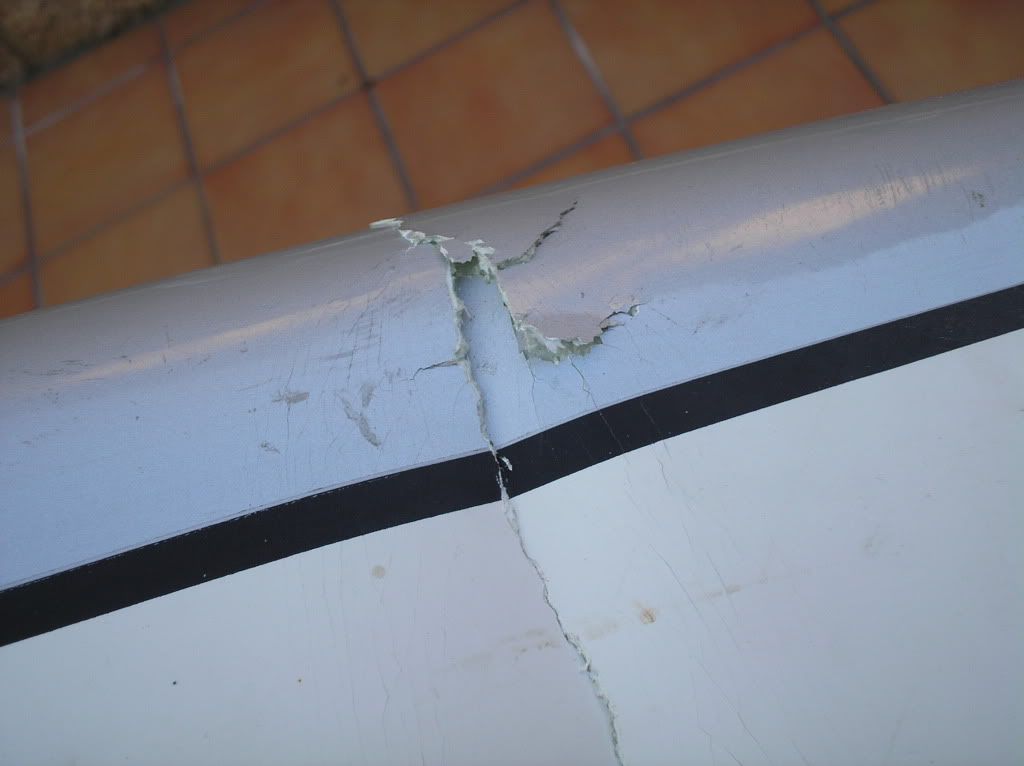

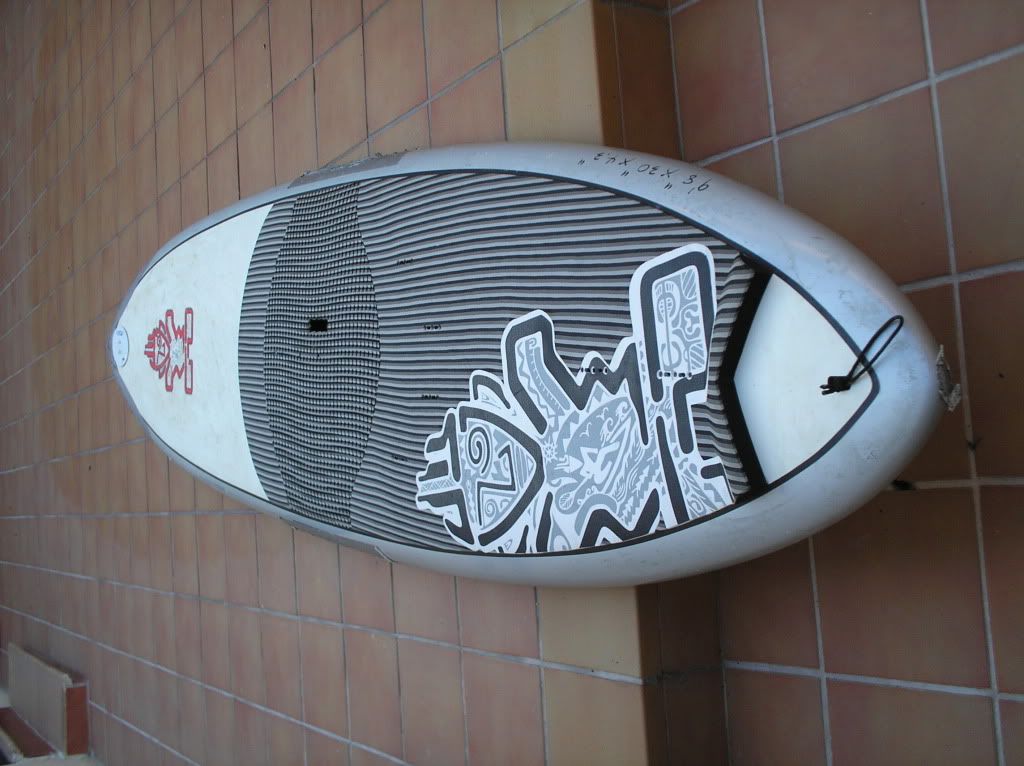

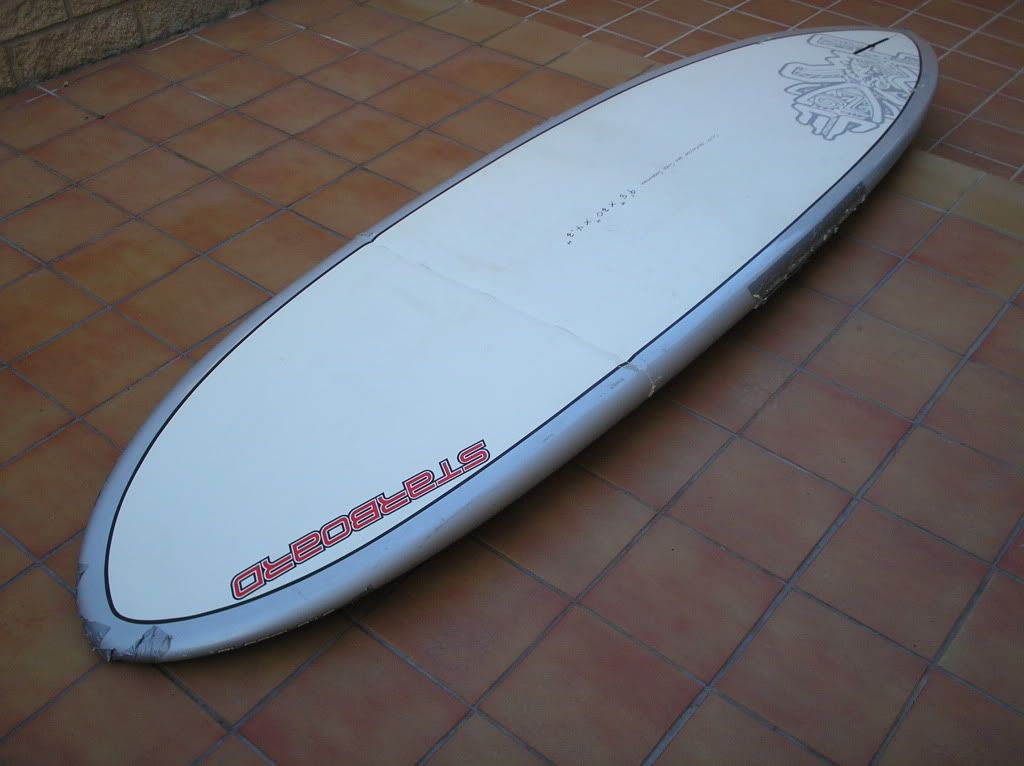

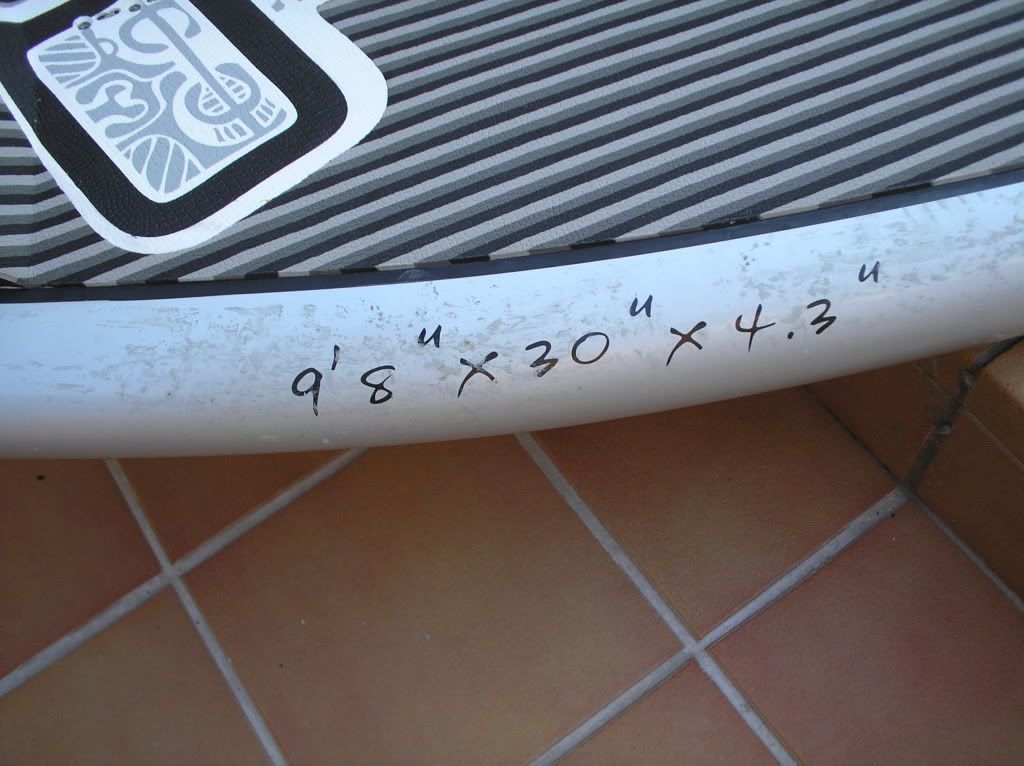

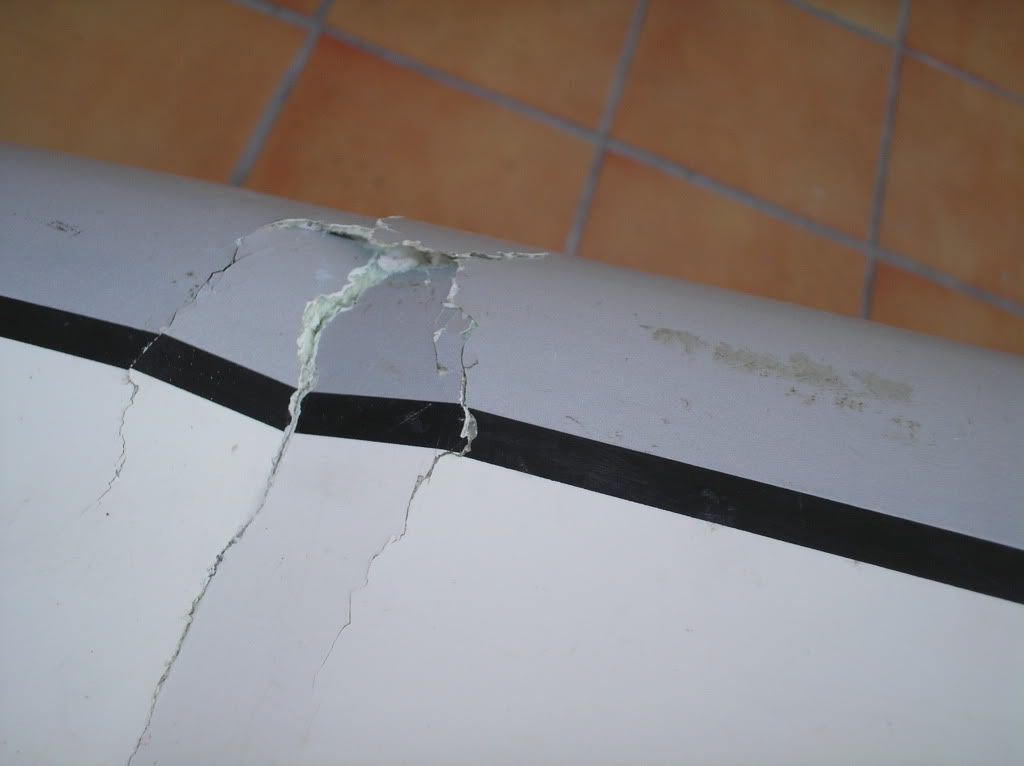

Esta tabla sufrio llegando a la orilla, un ciclo de lavado bastante agresivo y como consecuencia:

Imagen

Imagen

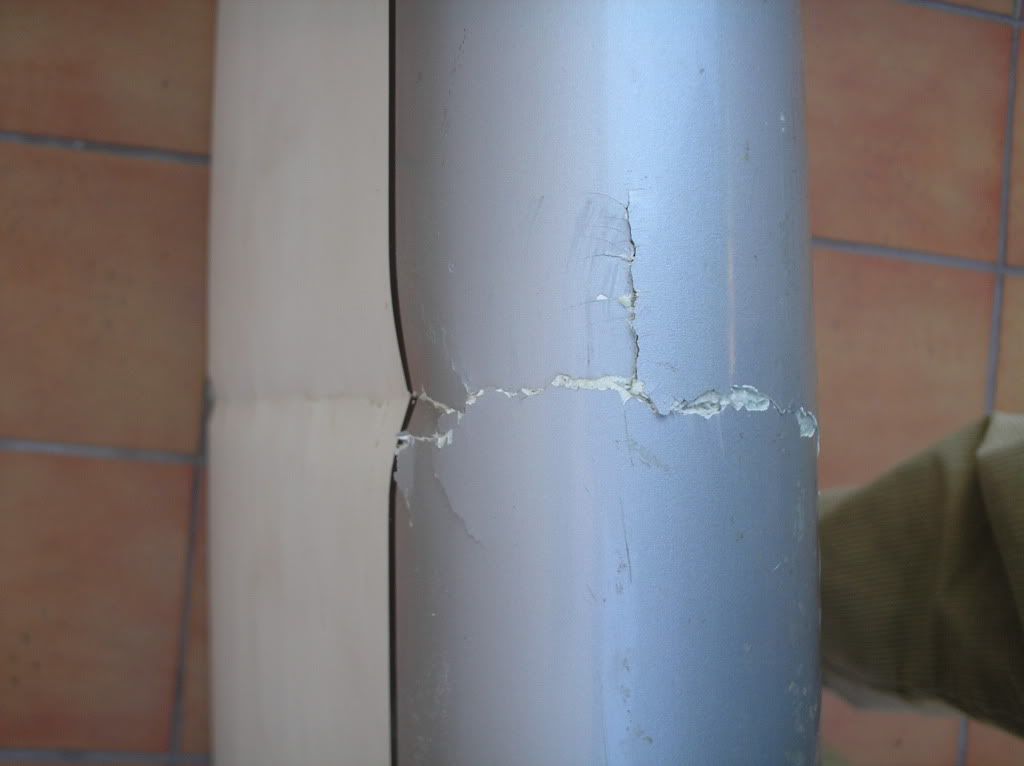

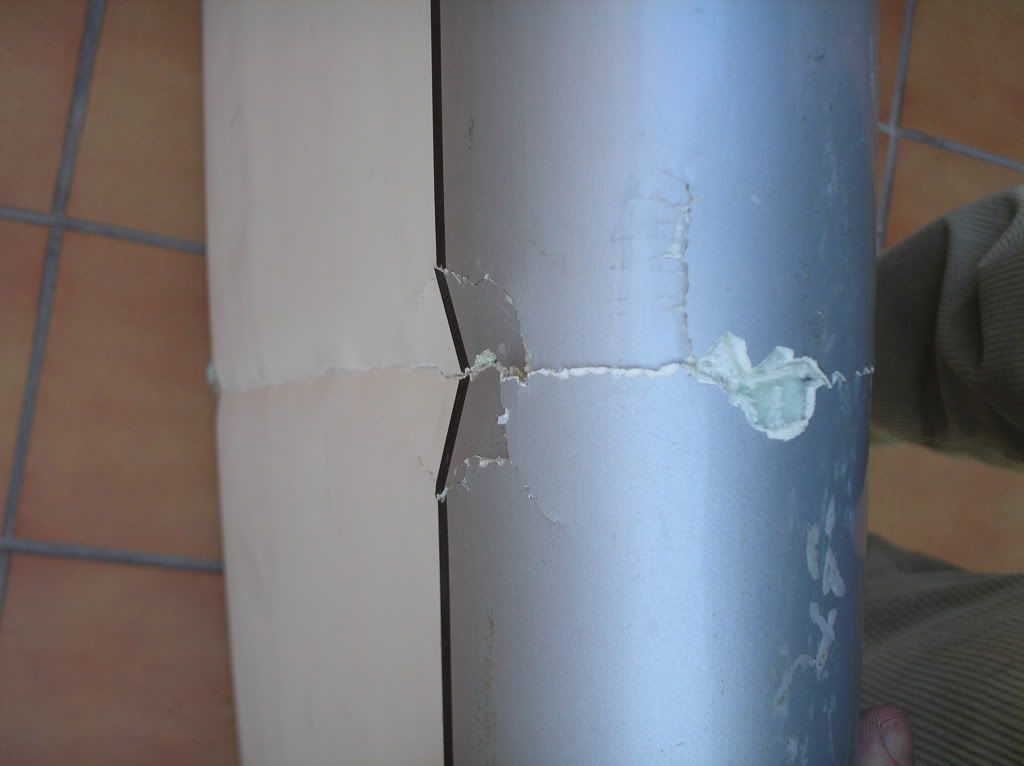

La fisura va de canto a canto y llega al inicio de la cubierta en ambos costados.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

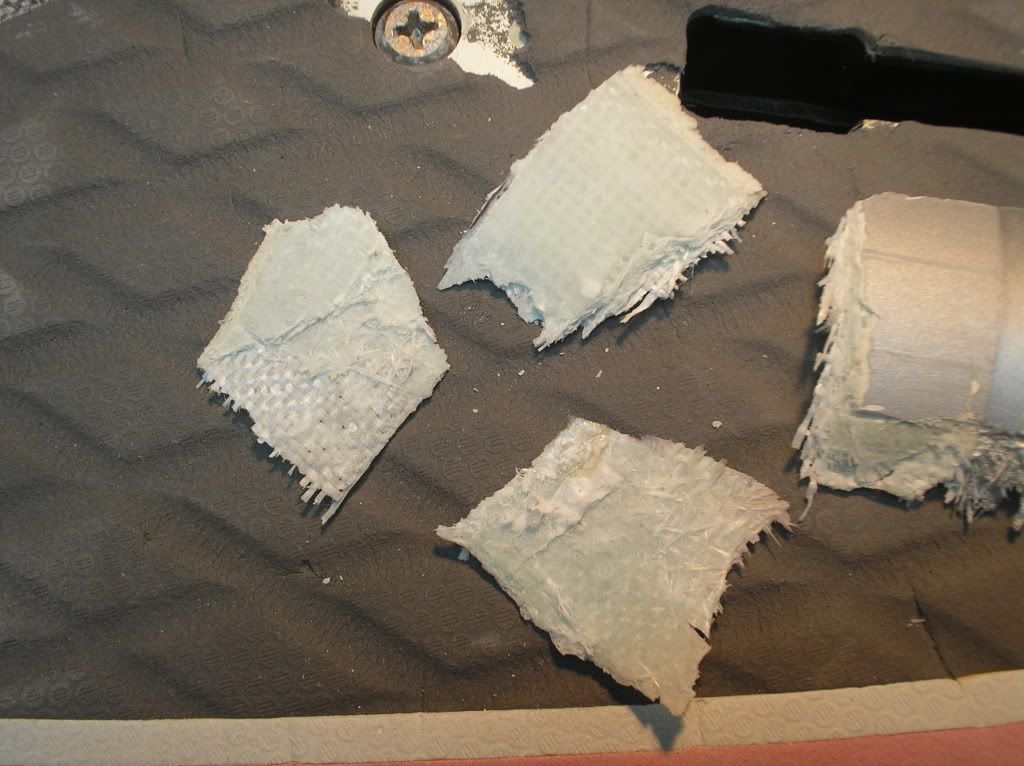

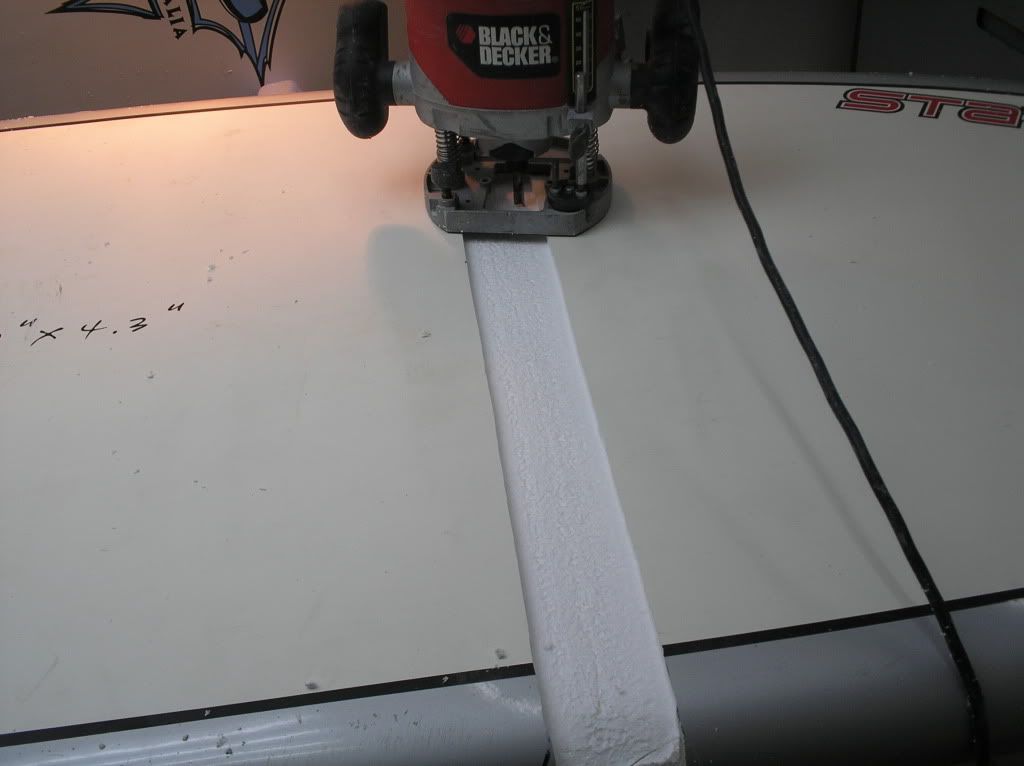

Freso eliminando el laminado para ver la afectación del núcleo. Este esta comprimido y fisurado 1cm aproximadamente.

Imagen

Imagen

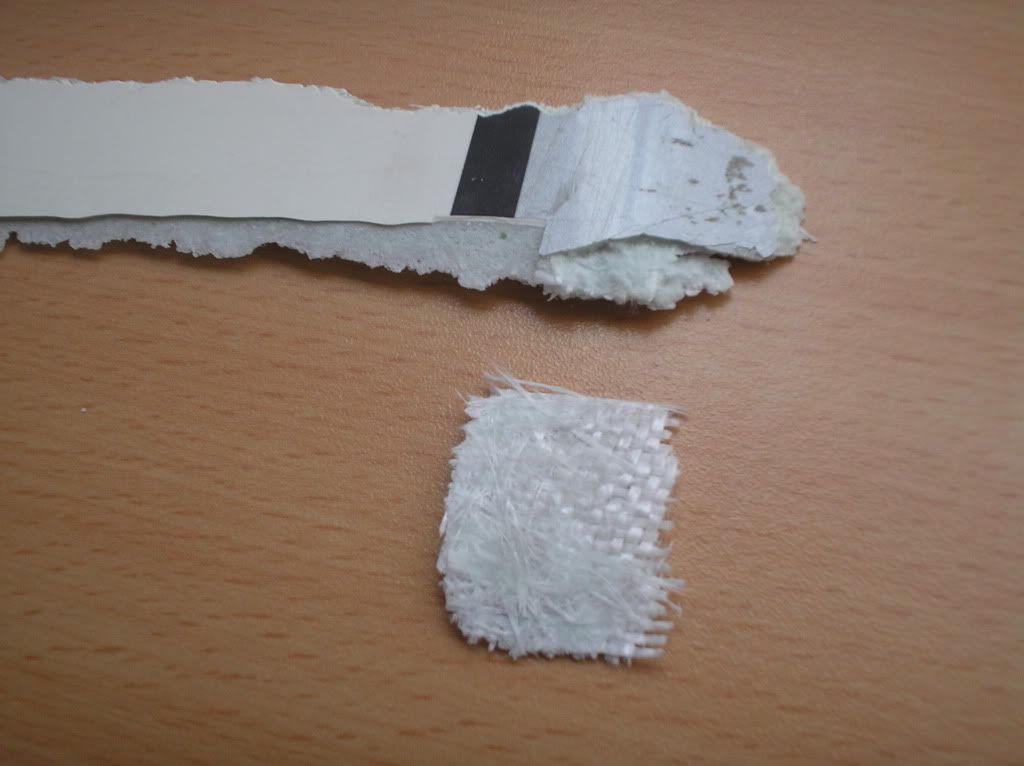

La construcción de esta tabla de Sup es; núcleo de EPS y un laminado de varias capas en fibra de vidrio (glas160-200gr. MAT.glas 160-200gr). El grosor en el canto es de 3,5mm aprox y de 1,5mm en el centro de la carena.

Imagen

Imagen

Imagen

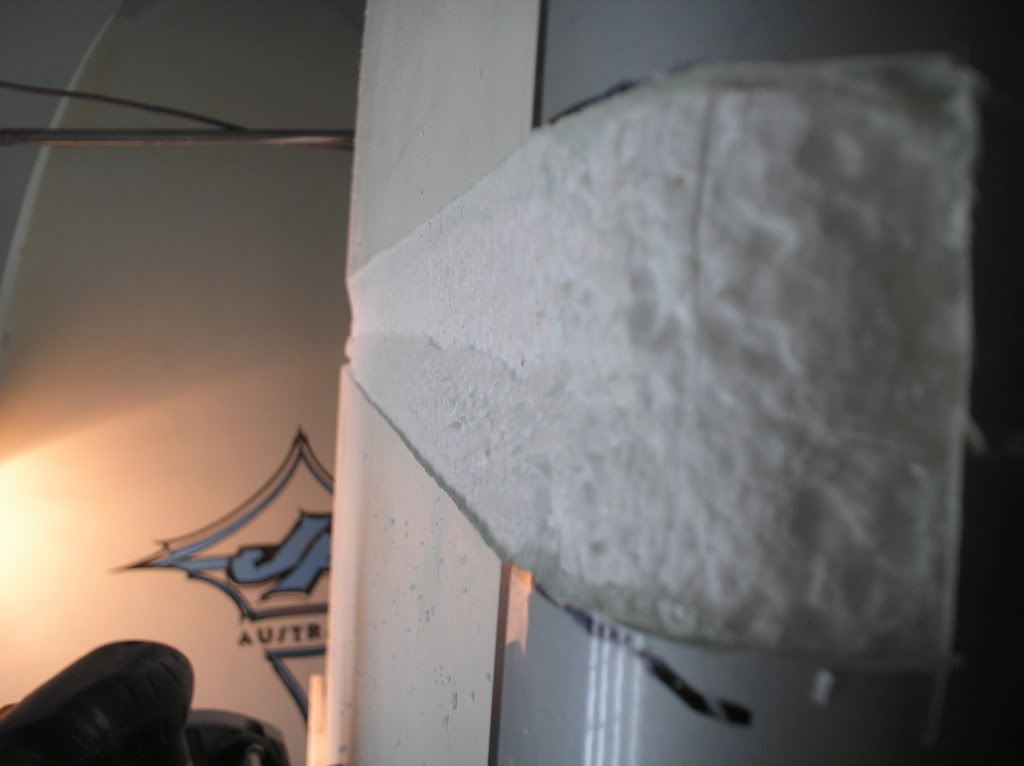

Nuevamente freso para eliminar el EPS afectado y lijo a bisel el laminado de los bordes.

Imagen

Imagen

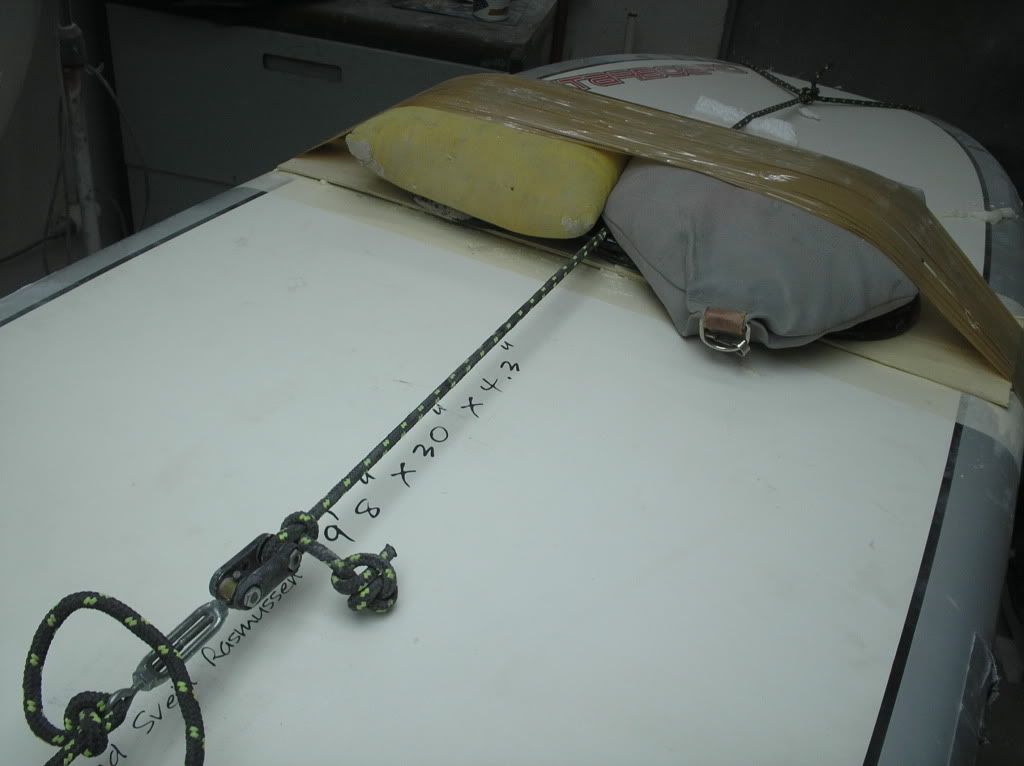

Instalo un cabrestante para garantizar la alineación que mantendré hasta terminar de reponer el laminado.

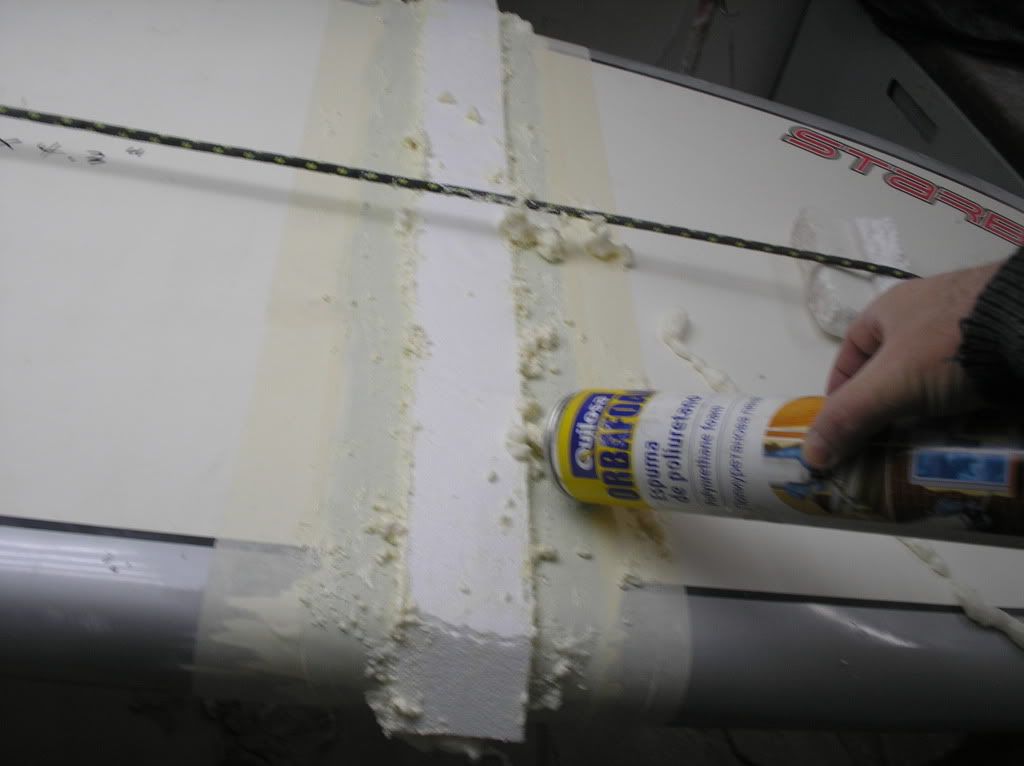

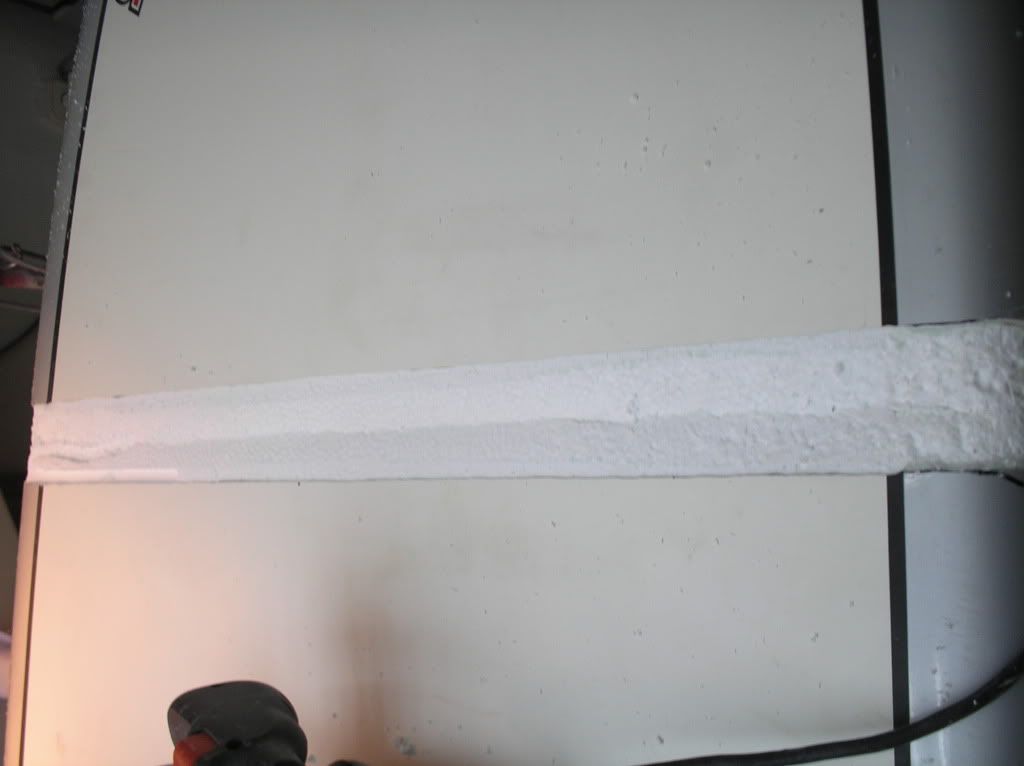

Repongo con una pieza de EPS el que se freso y lo pego con espuma de poliuretano, pongo peso y presiono hasta que endurece la espuma.

Imagen

Imagen

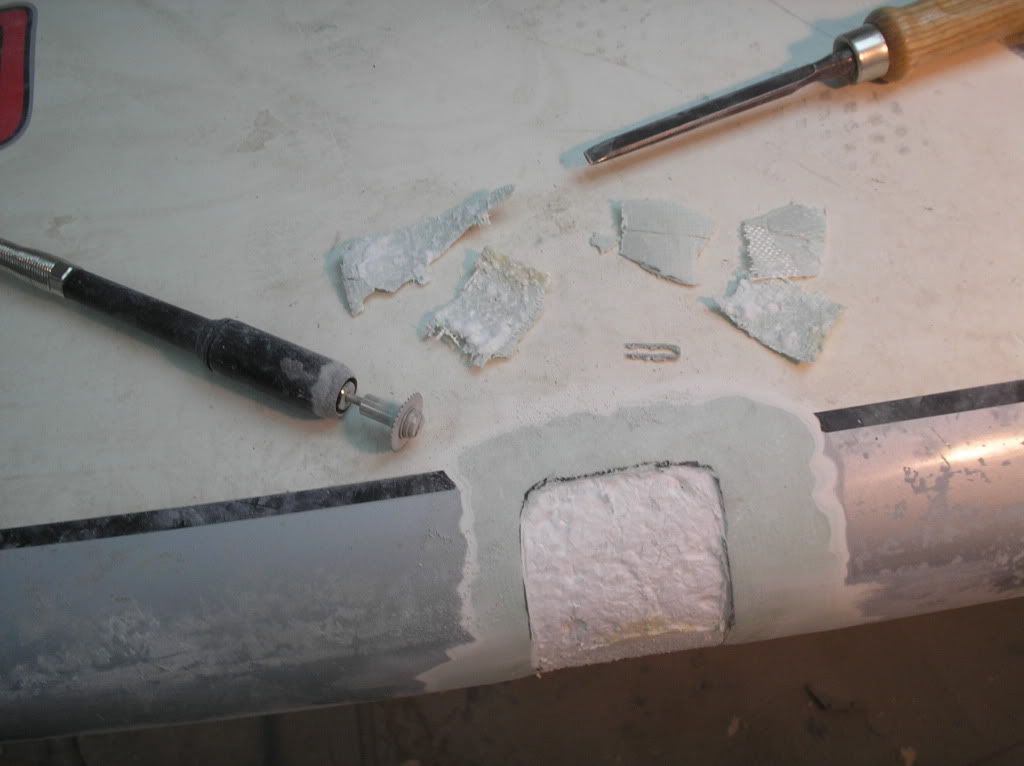

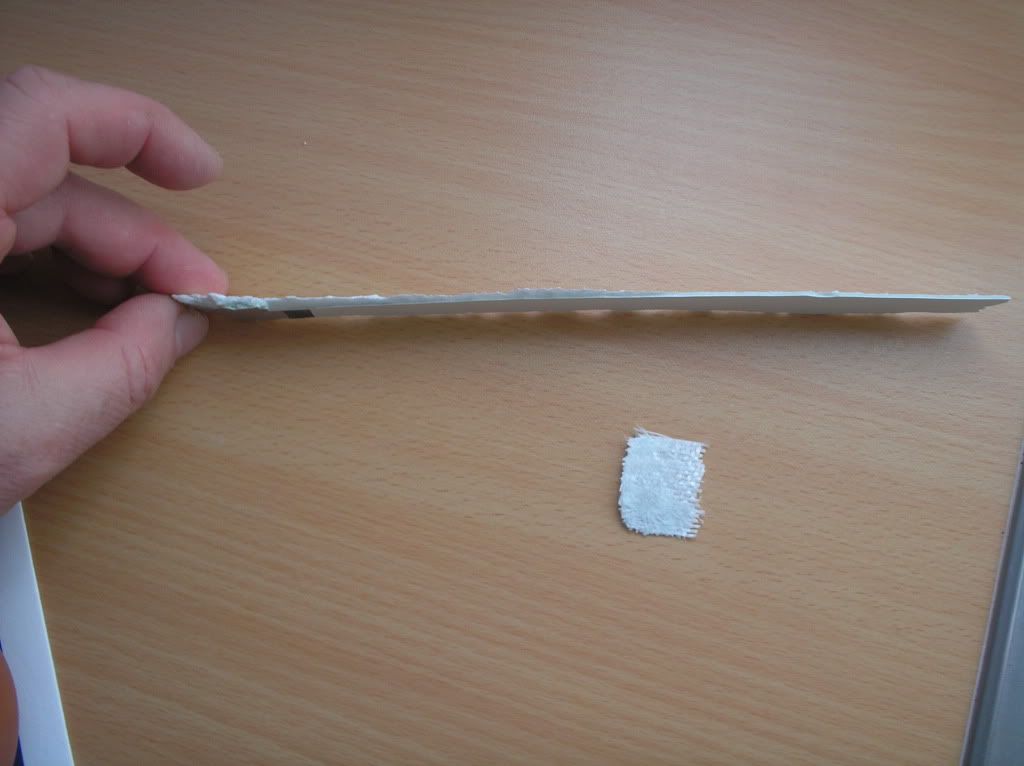

Termino el bisel en cubierta. Entre los trozos de laminado extraídos sale una grapa que debieron poner para fijarlo antes de meterlo en el molde.

Imagen

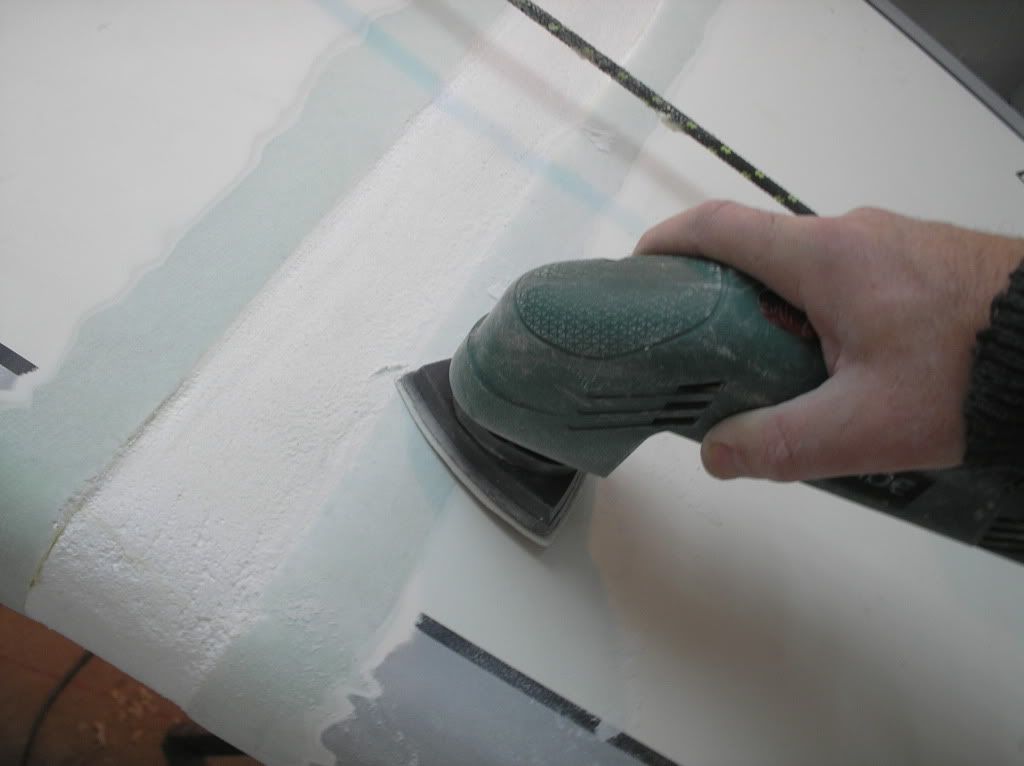

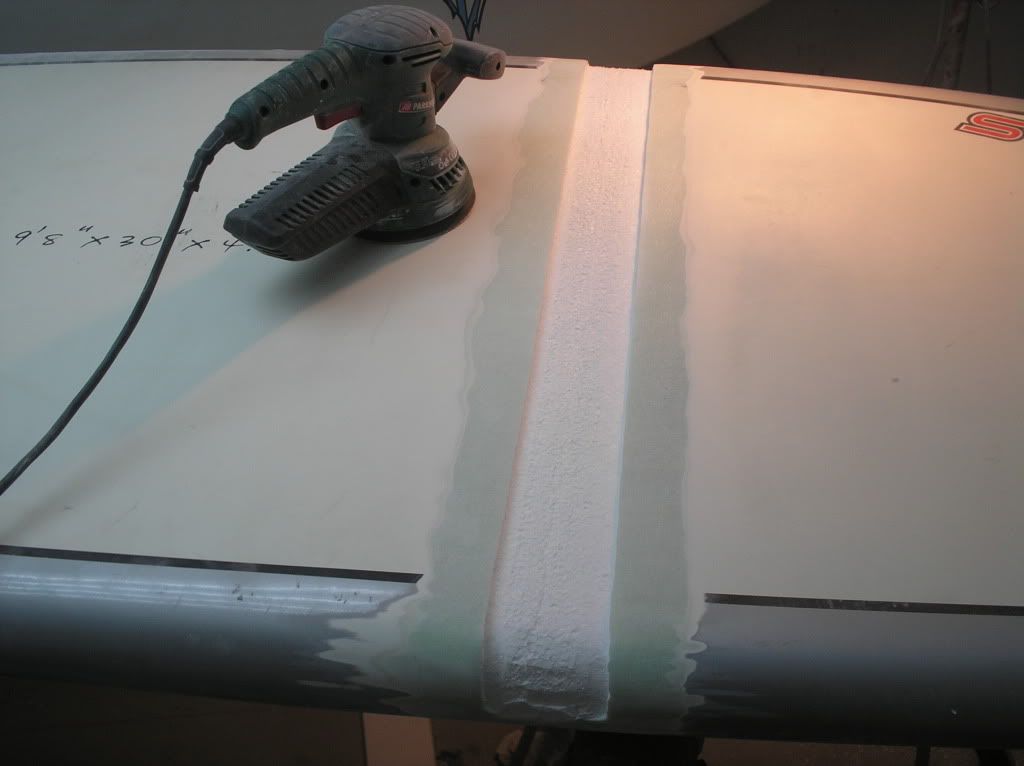

Lijado a nivel del exceso de EPS nuevo y preparación del laminado.

Imagen

Imagen

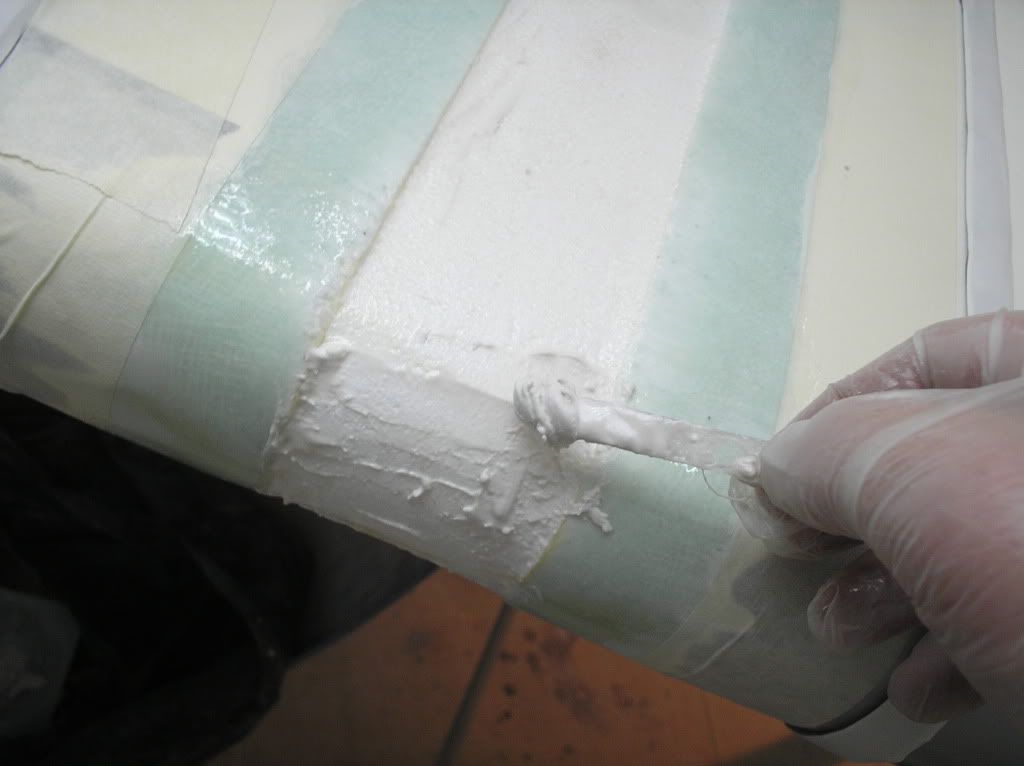

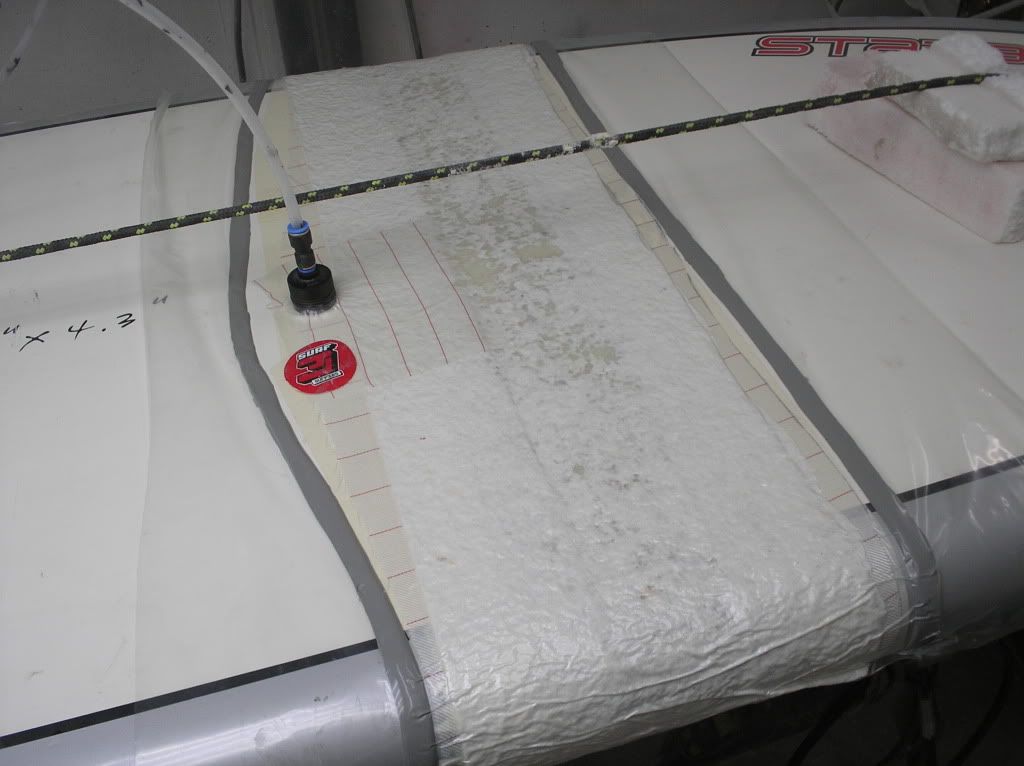

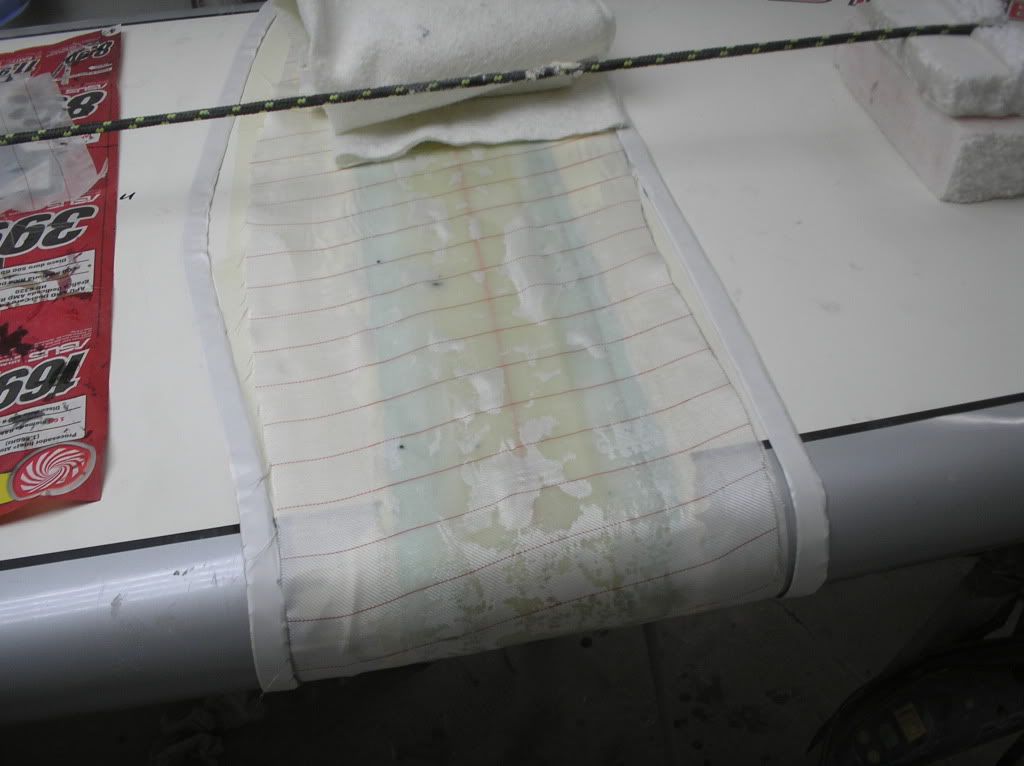

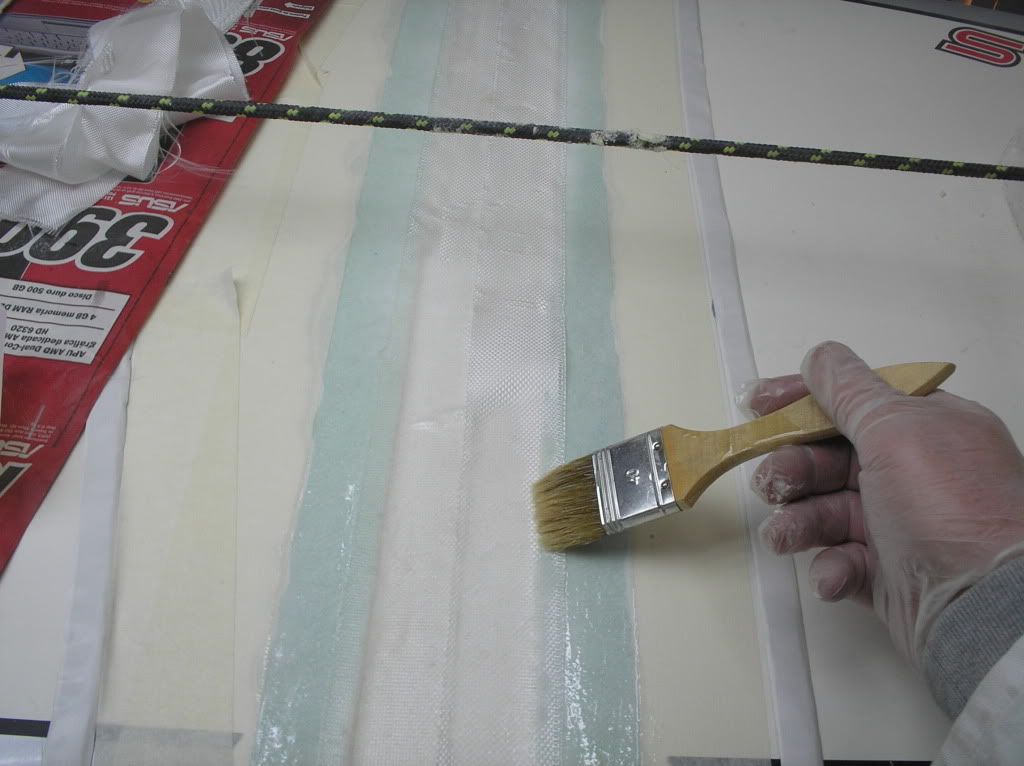

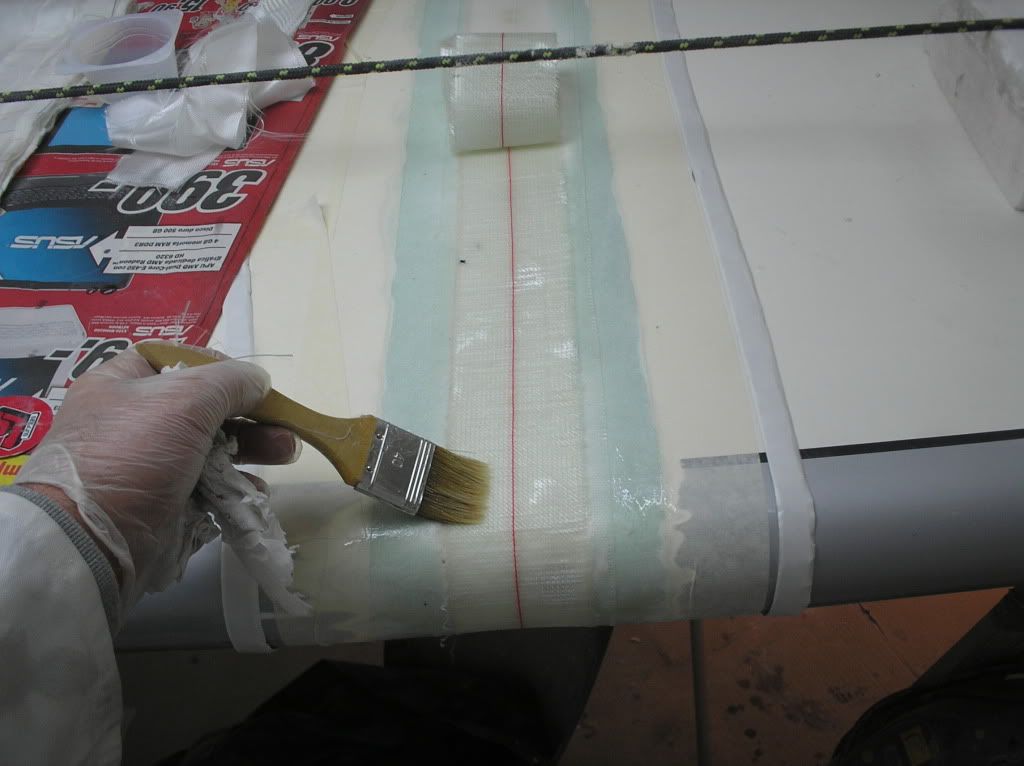

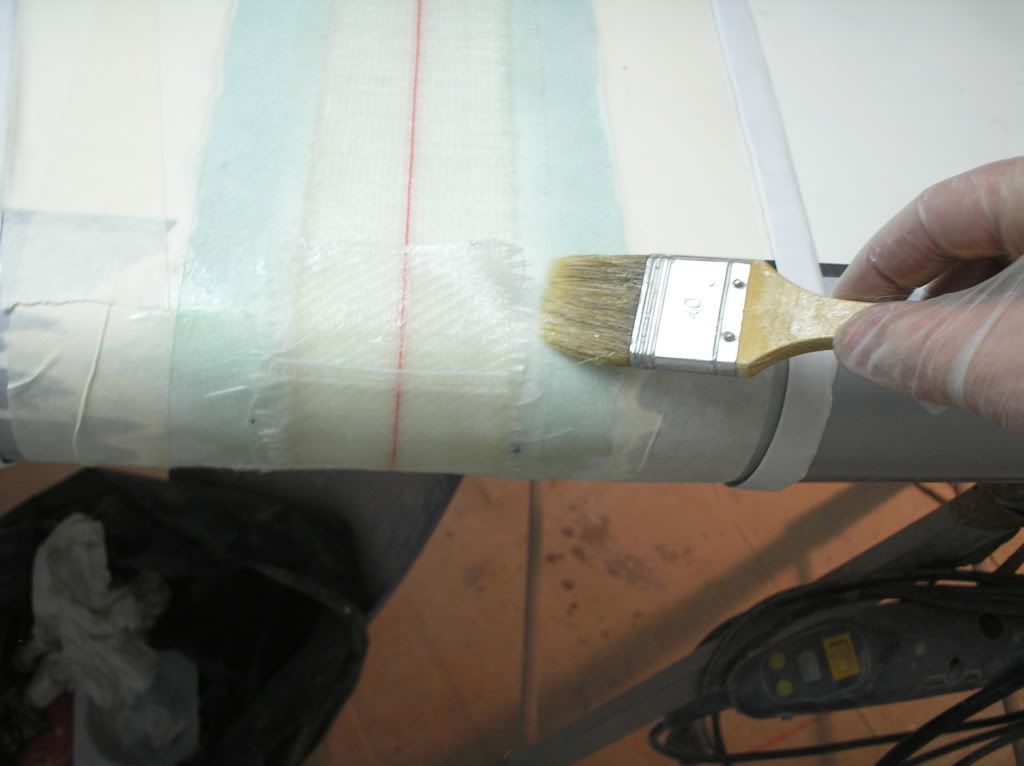

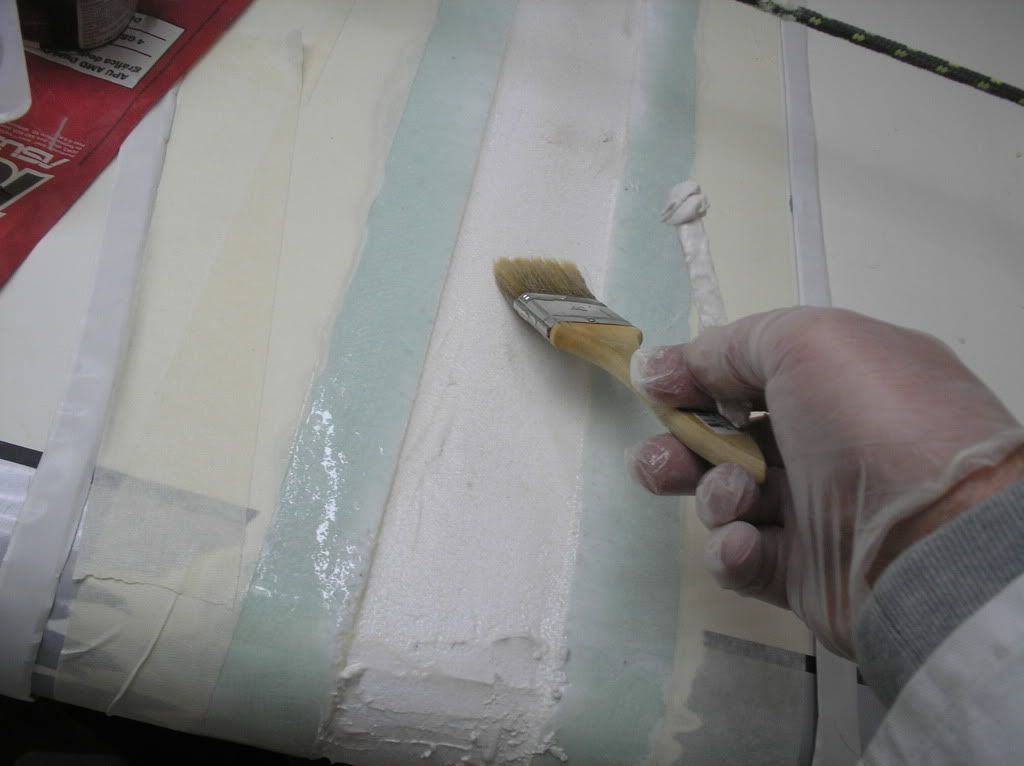

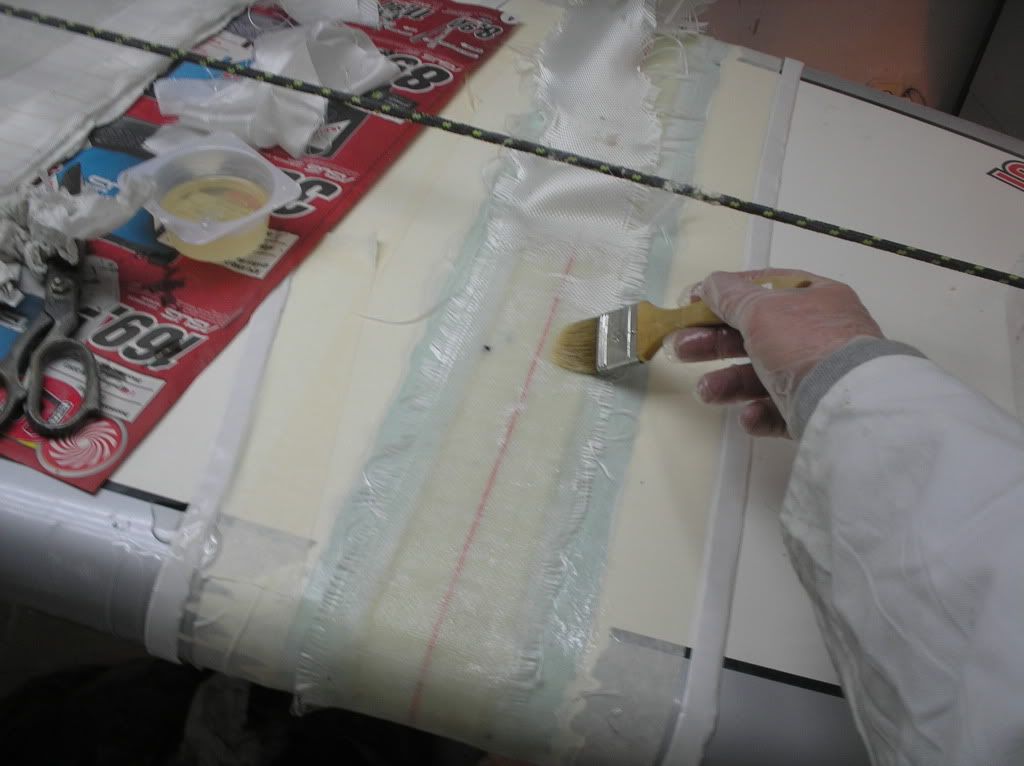

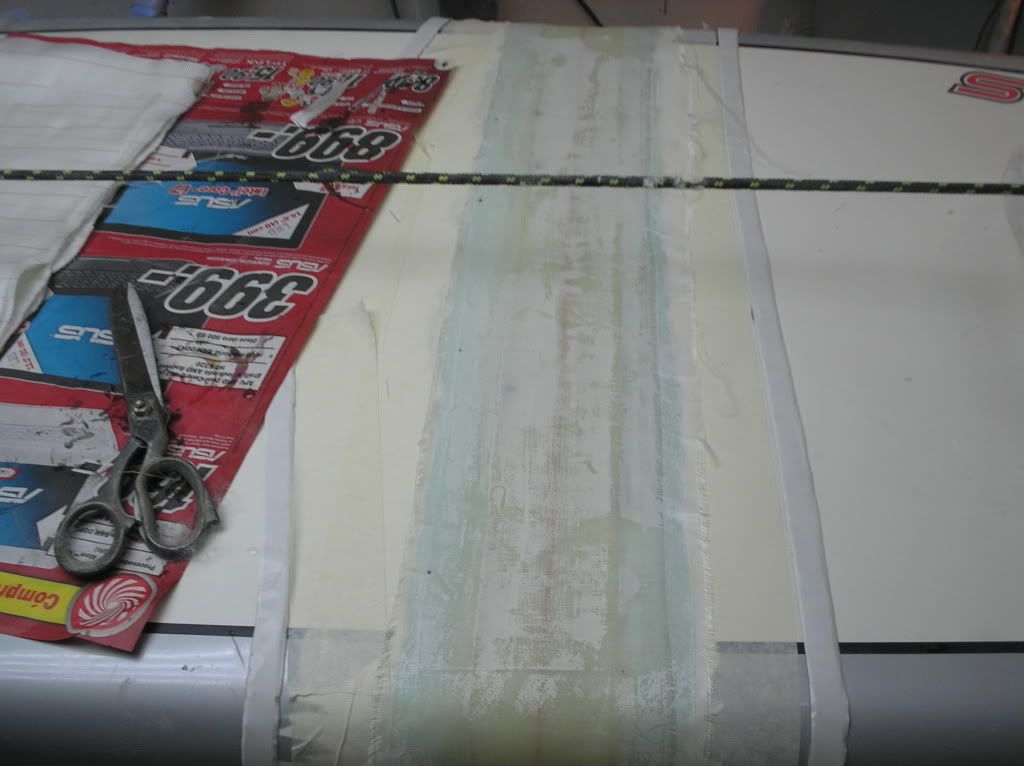

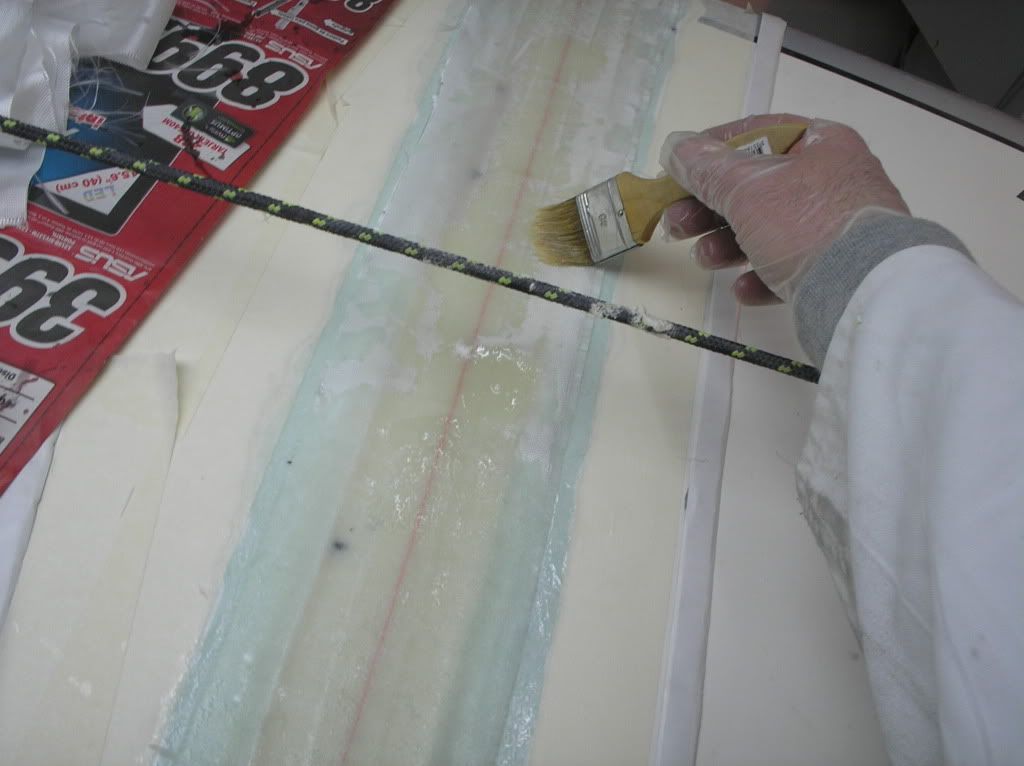

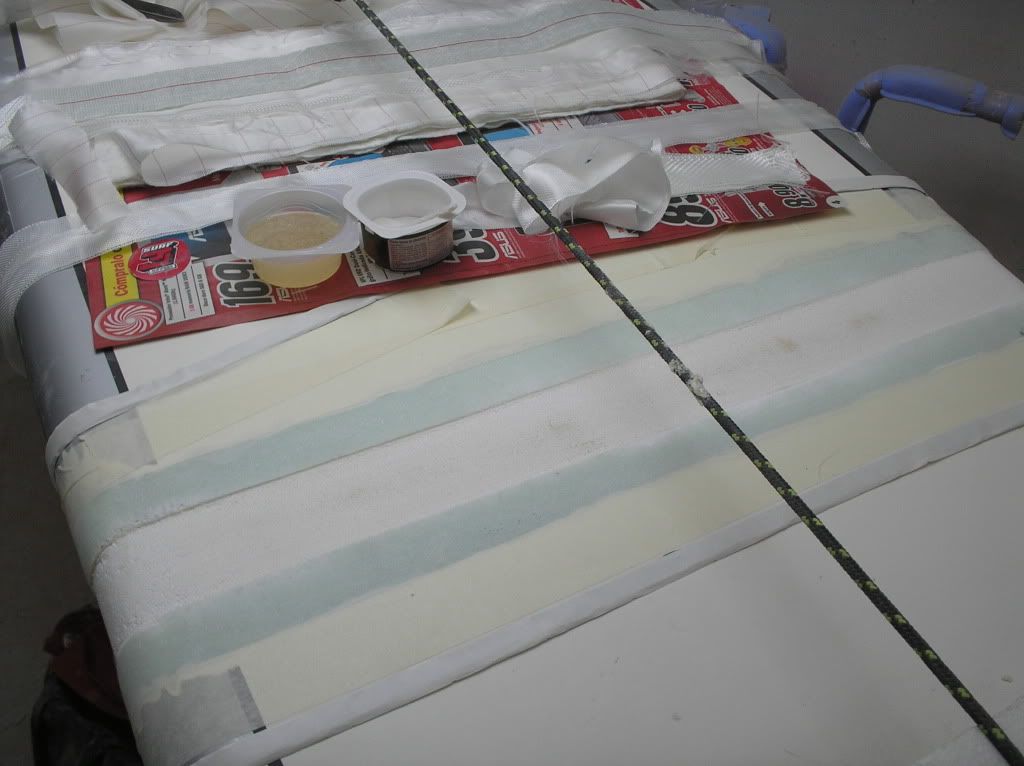

Pinto toda la zona con resina epoxy y tapo el poro con resina-microbalones, lamino un paño fibra de vidrio de 200gr, una tira fibra de vidrio biaxial +45º-45º de 400gr, refuerzos en costados y canto con fibra de vidrio de 200gr, dos paños en fibra de vidrio de 166 y 105gr, tejido pelable sangrador PEEL-PLY, Manta de absorción, bolsa de vacío y depresión de -0,3 con bomba de vacío durante 8 horas.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

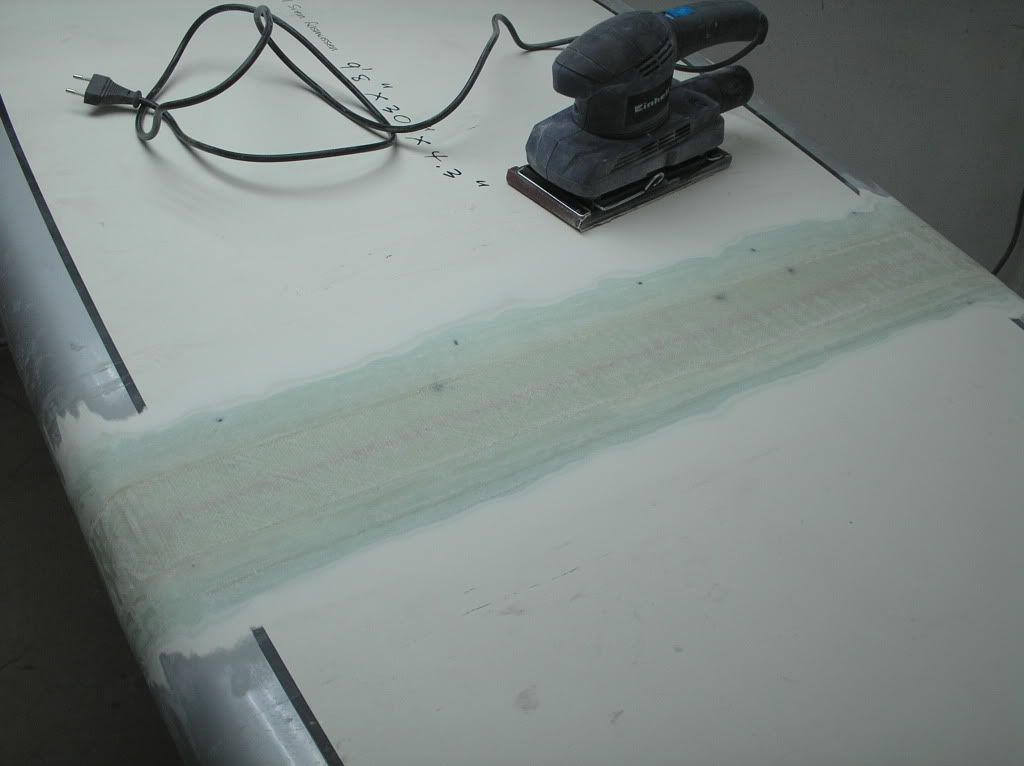

Recorte del exceso de laminado con un cuter, lijado eliminando el escalón en el inicio del bisel,

Imagen

Imagen

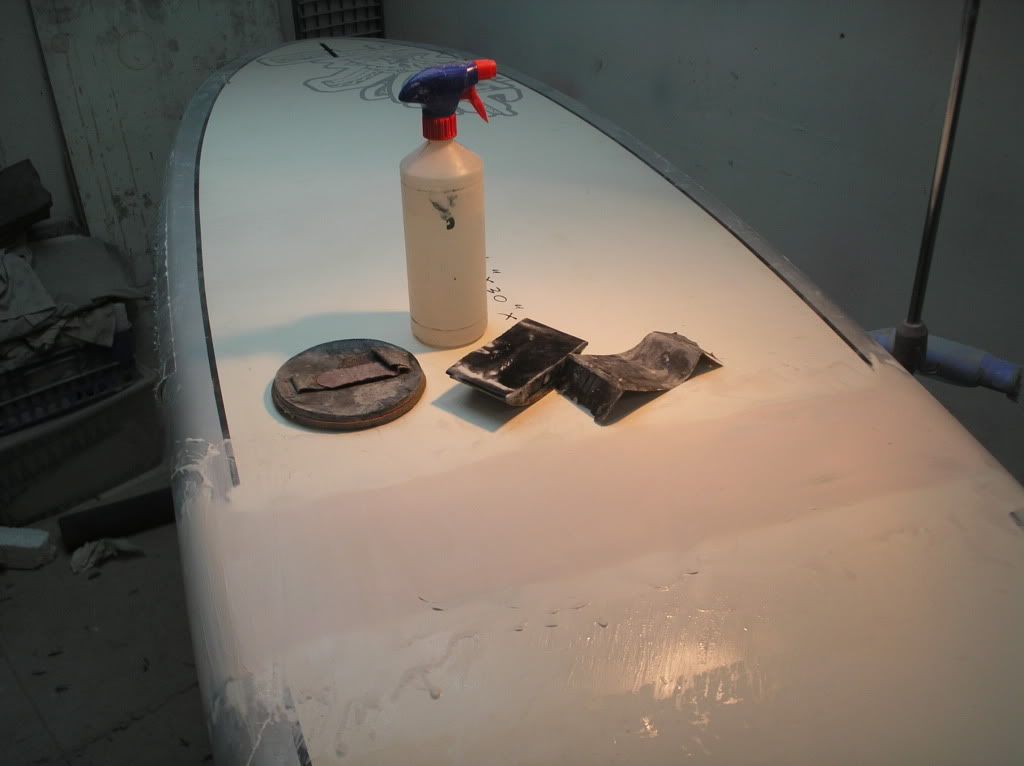

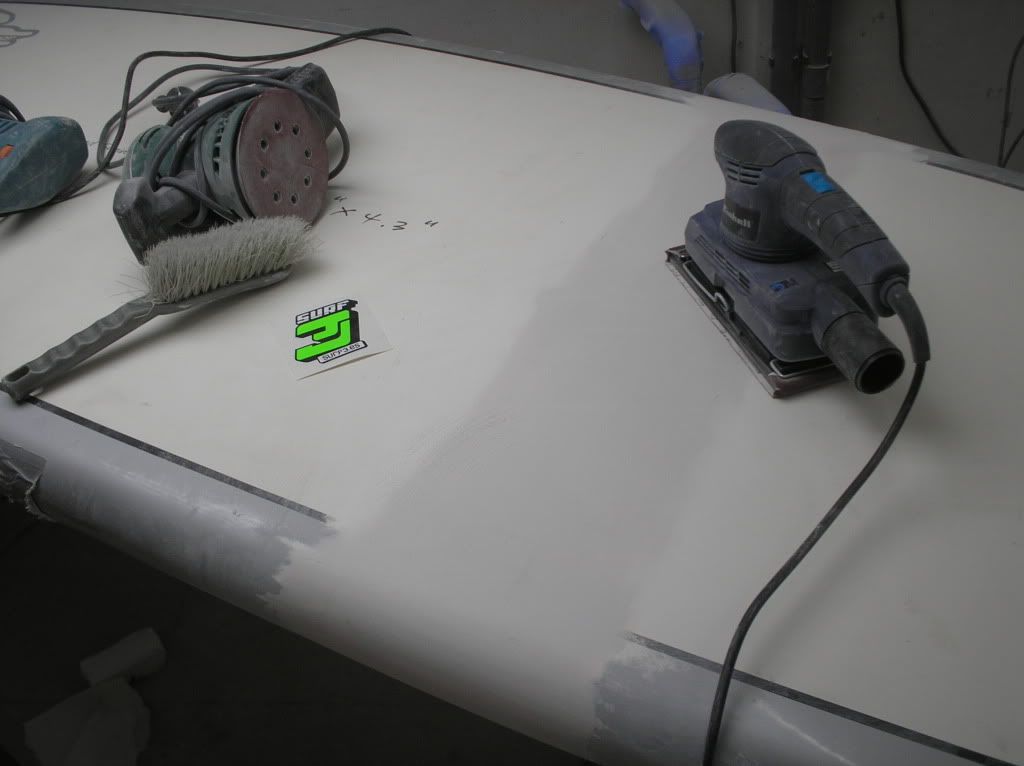

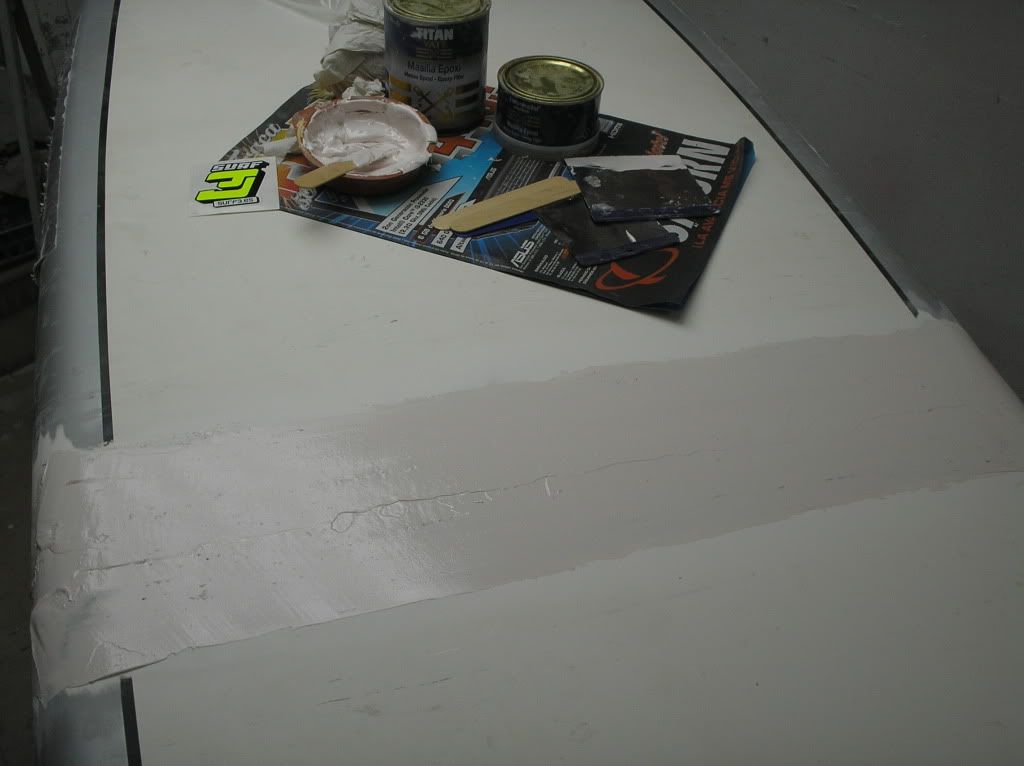

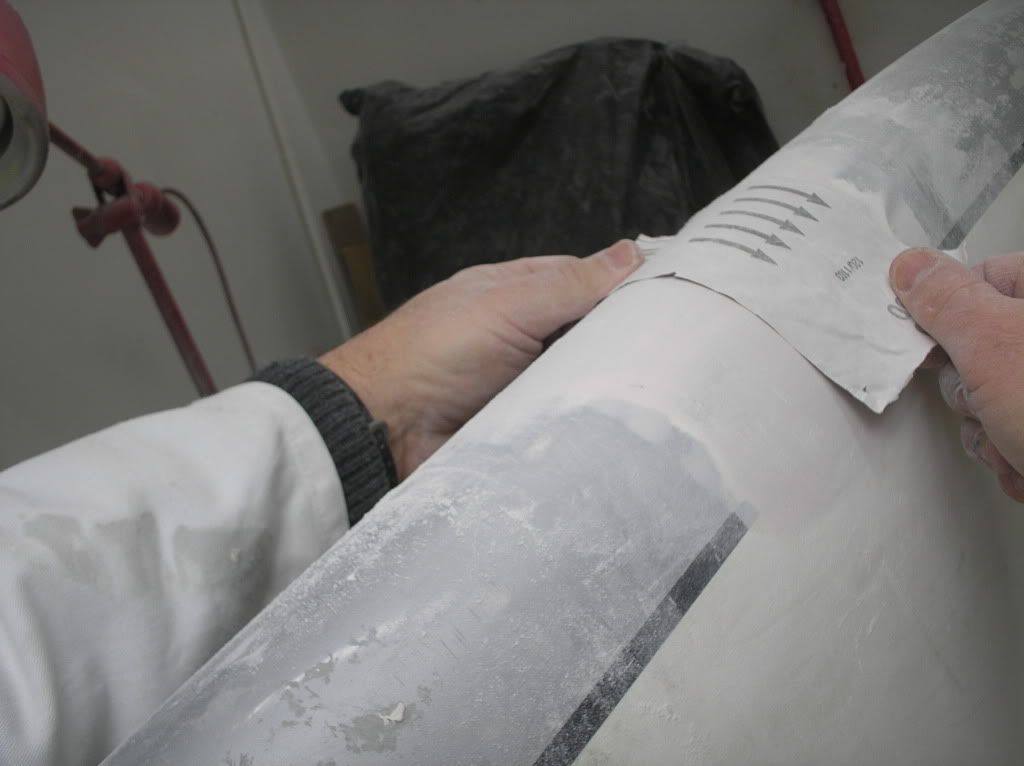

Nivelado con pasta TITAN Epoxy de dos componentes (que tardo dos días en endurecer), lijado, re nivelado con pasta de carrocero Presto, lijado basto y lijado al agua.

Imagen

Imagen

Imagen

Imagen

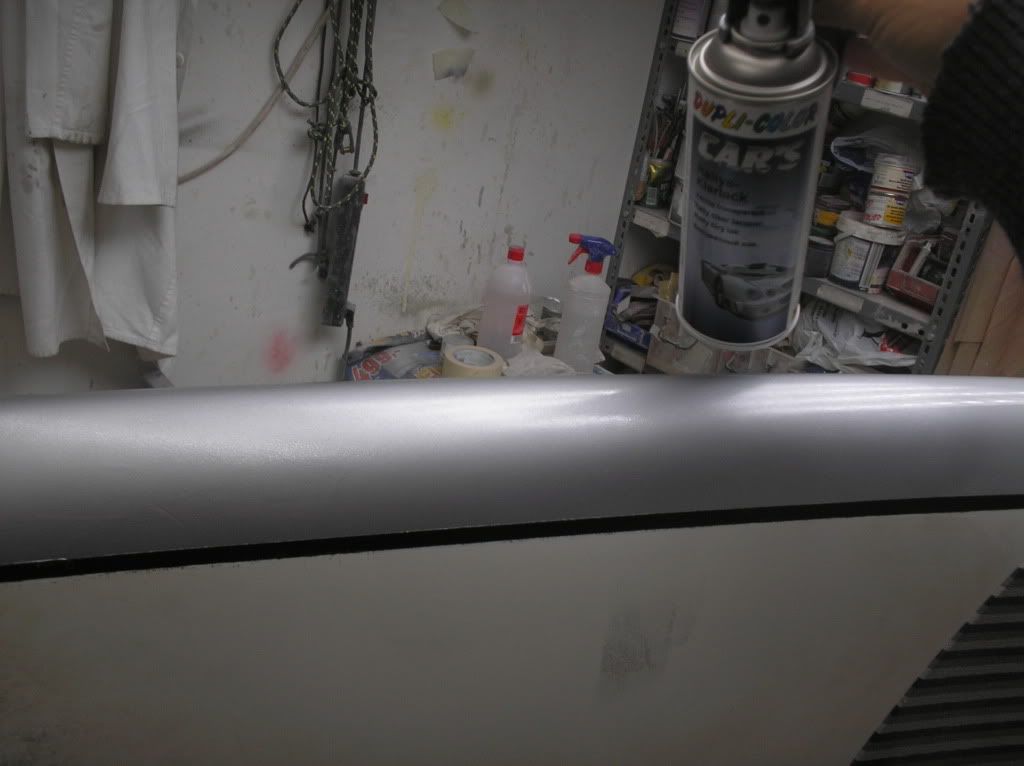

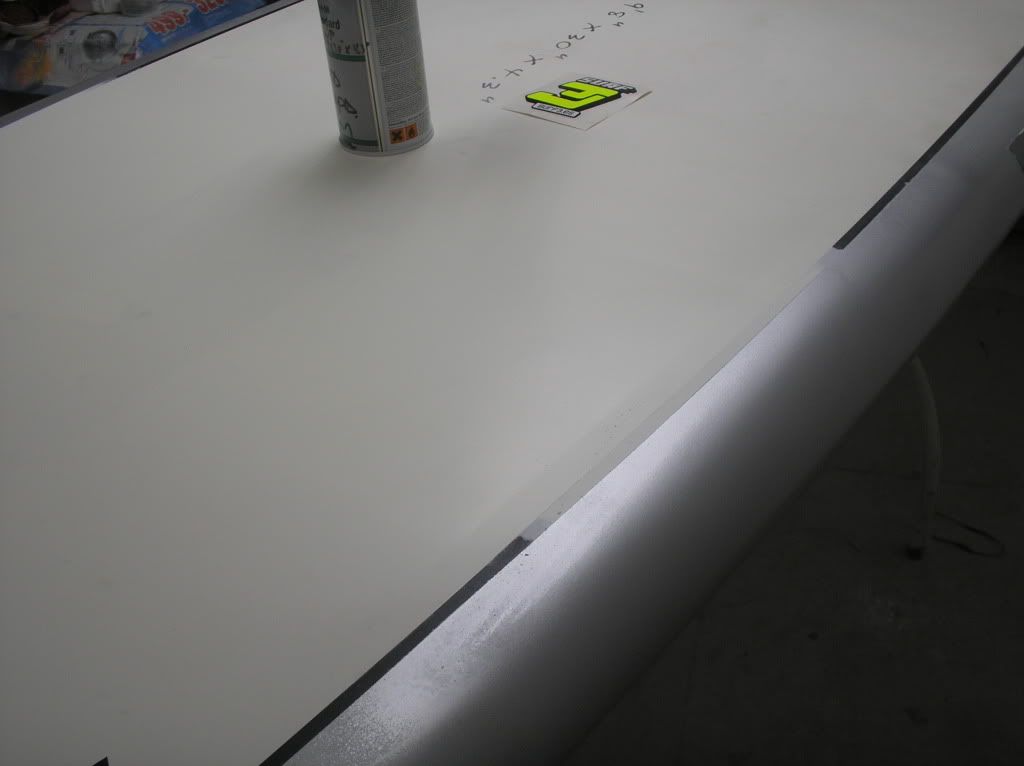

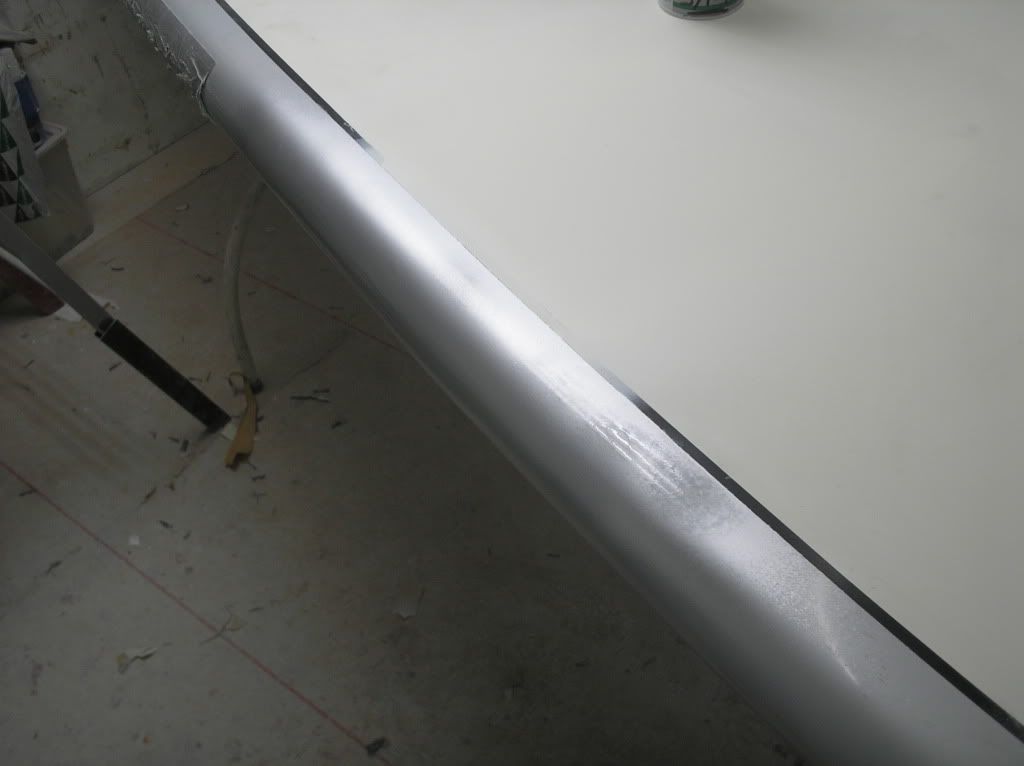

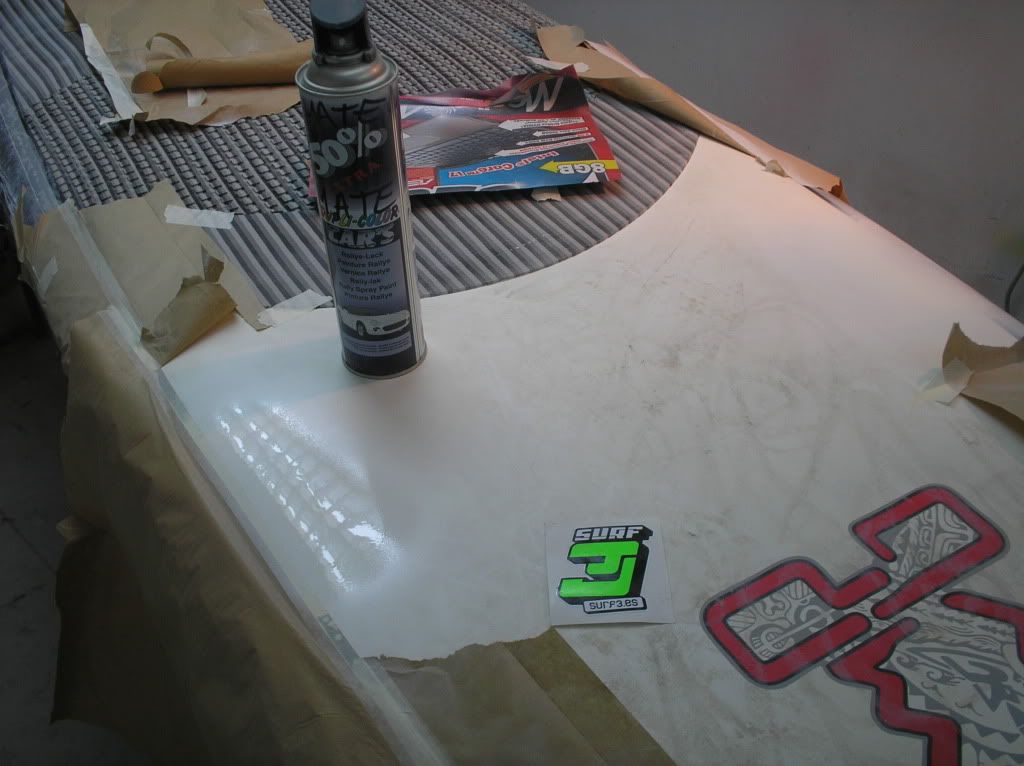

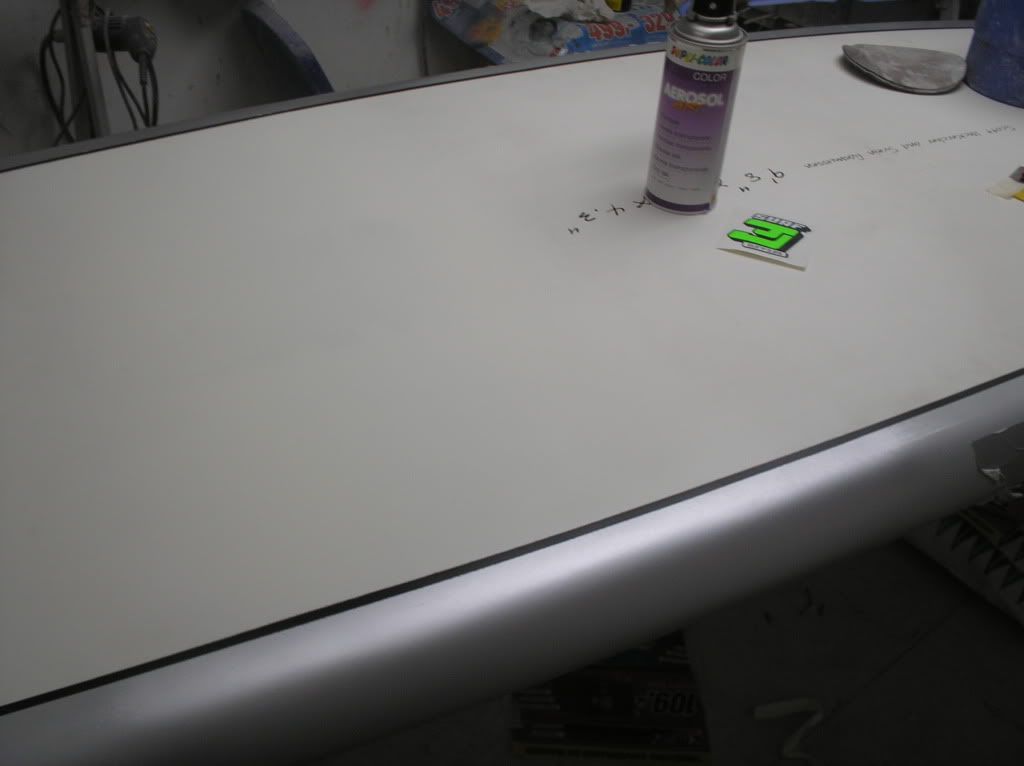

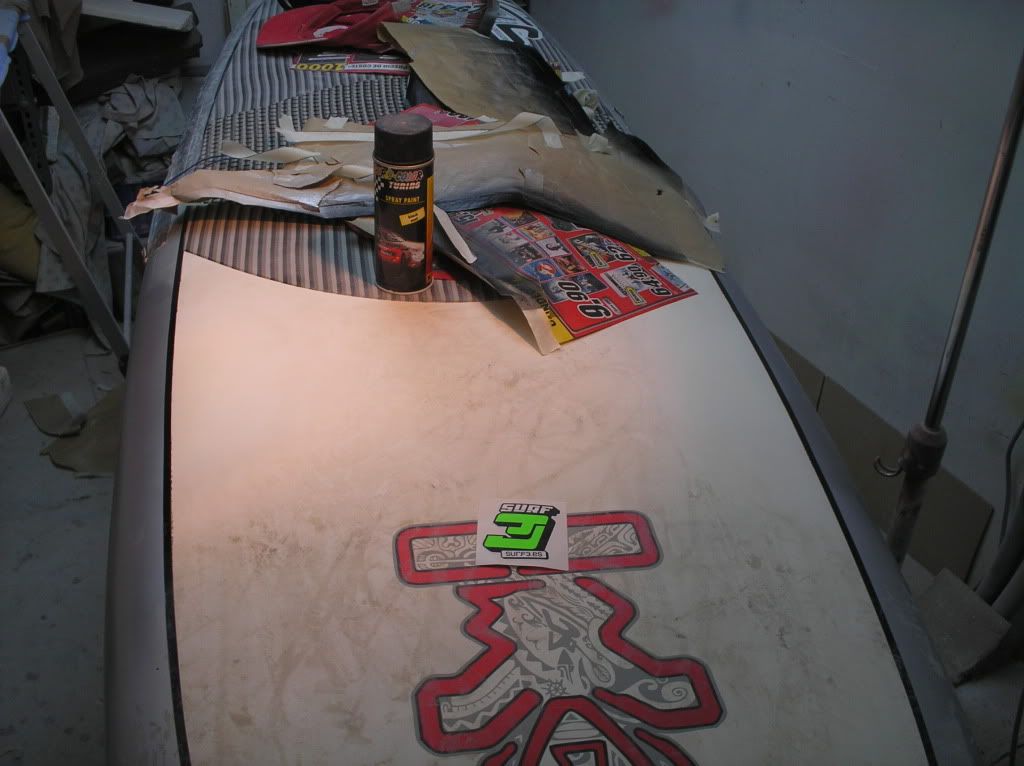

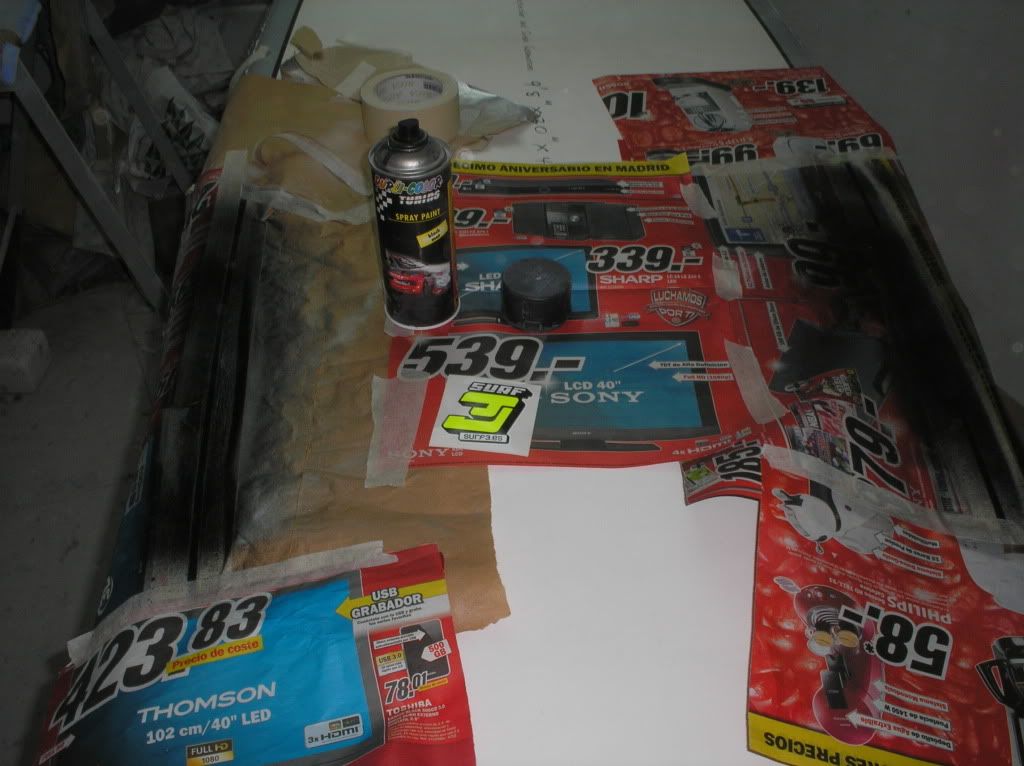

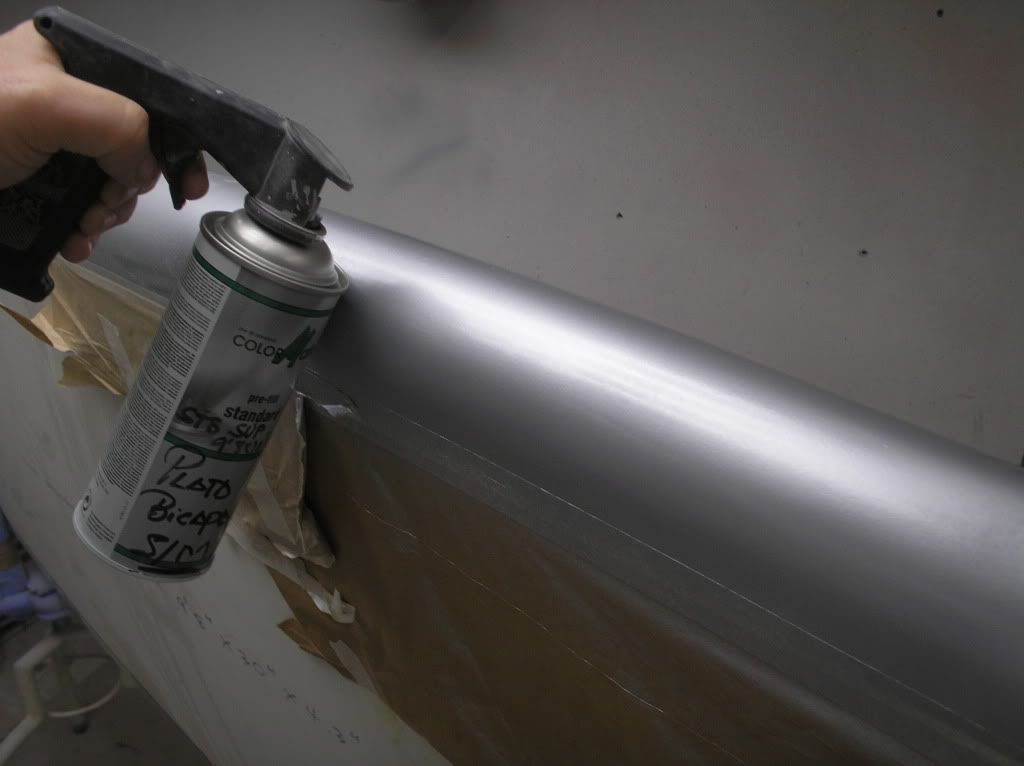

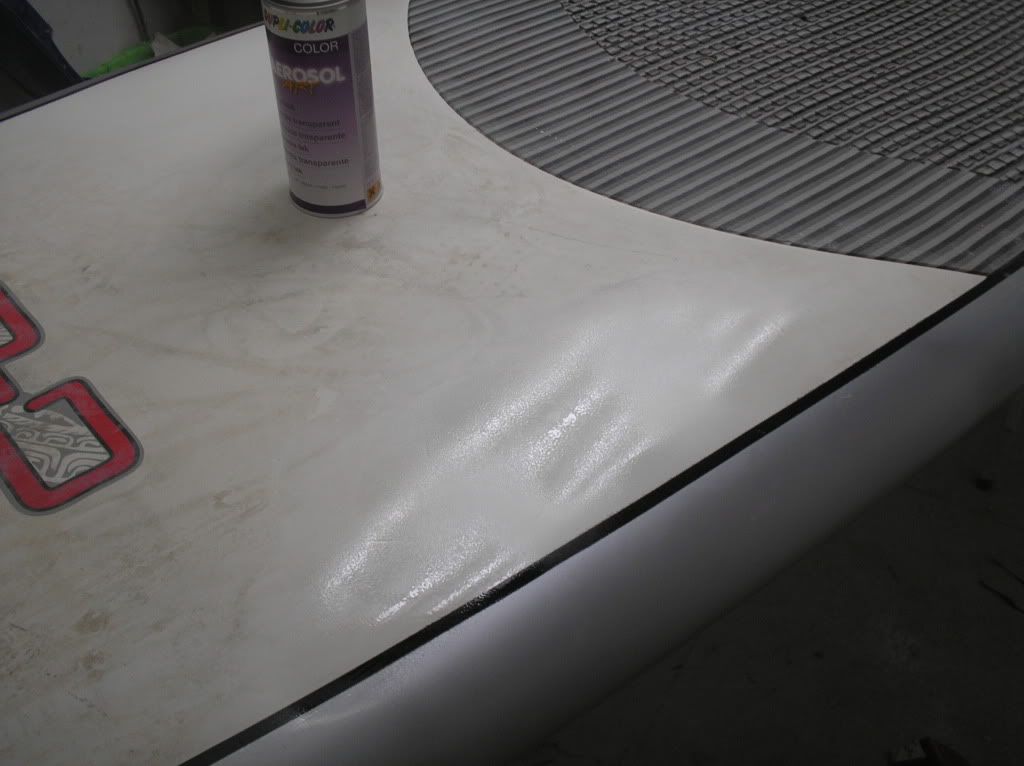

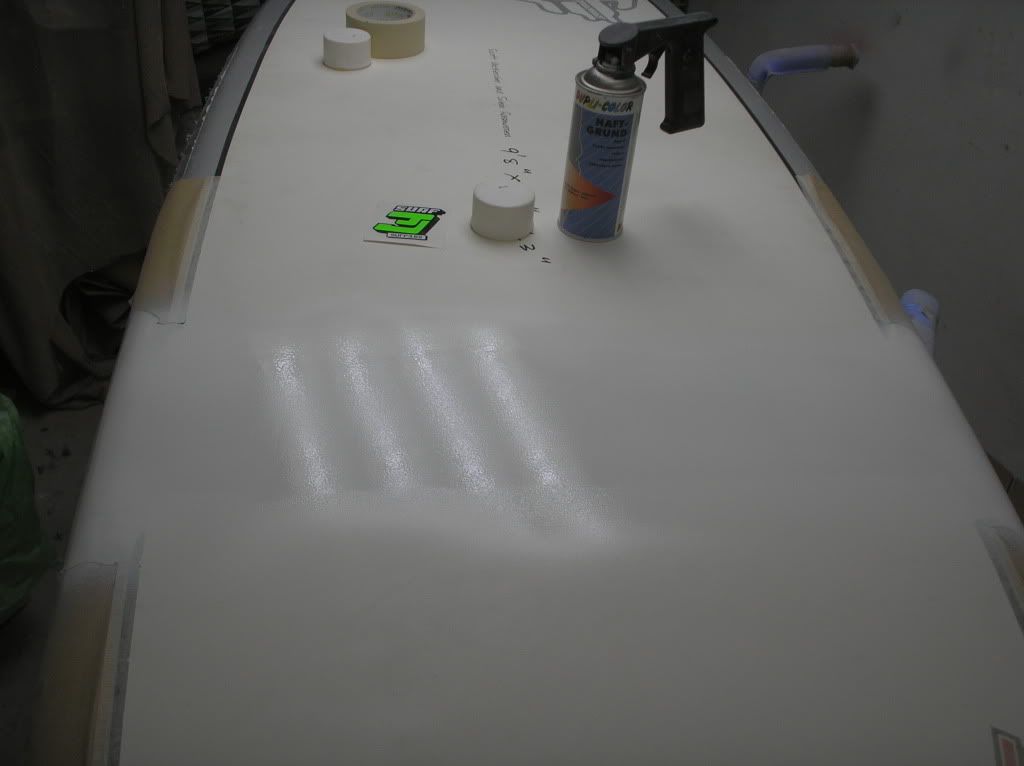

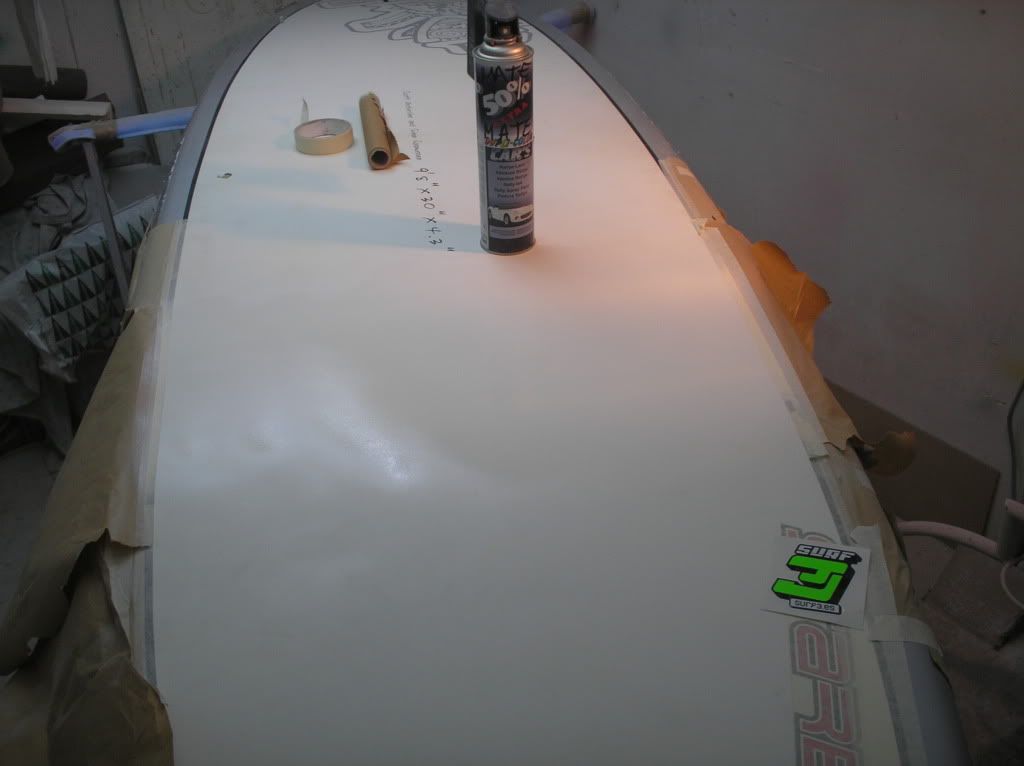

Imprimación y pintura blanca mate en carena y cubierta, pintura metalizada plata en costados y canto, reposición del fileteado en negro en carena y cubierta, laca mate en carena y cubierta y laca brillo en costado y cantos.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen
 #564125  por Edmond
 Septiembre 11, 2012, 7:48 pm
Primero felicitarte por el trabajo realizado y luego dos preguntas:
1 Cuanto más pesa una tabla con una reparación de ese tipo
2 Estructuralmente la tabla queda igual?

LAs dos preguntas las hago también para reparaciones de este tipo en tablas de windsurf

Gracias
Edmond
 #564149  por Rafael Fernandez-Nespral
 Septiembre 11, 2012, 9:03 pm
windchokero escribió:Una pasada, que gusto verte trabajar con esmero y como si las tablas fuesen tuyas.
Saludos [saludo]
Esa es la filosofia de trabajo: Como si la tabla fuera mia.
Edmond escribió: dos preguntas:
1 Cuanto más pesa una tabla con una reparación de ese tipo
2 Estructuralmente la tabla queda igual?
LAs dos preguntas las hago también para reparaciones de este tipo en tablas de windsurf
Edmond
1.-Quizás un 25% mas que el peso del material extraído, no estoy seguro, depende si se hace mas o menos refuerzos.
2.-No, una tabla de cualquier tipo, por bien reparada que este y utilizando los mismos materiales originales puede compararse con una nueva. Piensa en un cable que parte y se reparara con una soldadura, la transmisión de la energía no sera tan uniformemente, el cable puede seguir utilizándose sin problema pero no es lo mismo.
