Hola Gente, navegando por la web encontre esta data, sobre como armar una cortadora para el EPS.
Aqui tenés como armar tu cortadora de hilo caliente.
Explicaremos cómo hacer una sierra de hilo caliente para cortar poliestireno.
El poliestireno es ese material que se usa en las obras como aislante.
El poliestireno es un material muy ligero, bastante resistente, pero sobre todo, muy barato.
expondremos aqui una cortadora para armar en casa, es muy fácil y segura de usar, y este modelo es muy pequeño, con lo que se puede llevar a cualquier lado sin problemas, solo necesitas un enchufe.
Materiales Necesarios:
Enchufe.
Cable eléctrico.
Interruptor

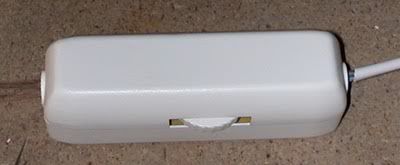

Regulador de intensidad (Se usan para regular la luz de las lámparas, son como un interruptor, pero con ruedita, según la posición, la luz es más tenue o más fuerte. Sin el regulador de intensidad el hilo se calentaría demasiado, como iras a comprar todo junto, te comentaran que no funciona con lámparas halógenas, lo cual es cierto, y que solo funciona si el aparato consume un cierto número de watios. El que vale para regular la luz en una bombilla incandescente normal, es el que nos interesa.

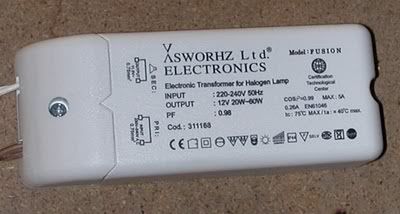

Transformador de 12 Volt de 50 Watt
Convierte 220 volt de la corriente en 12 volt de 50watt, que es lo que usaremos para el hilo. Este es un transformador electrónico de los que usan las lámparas halógenas, así que es muy fácil de encontrar, si lo pedís te darán uno muy parecido a este, si te dan uno redondo, grande y pesado, pedi uno electrónico, un poco mas caro pero mucho más pequeño y ligero)

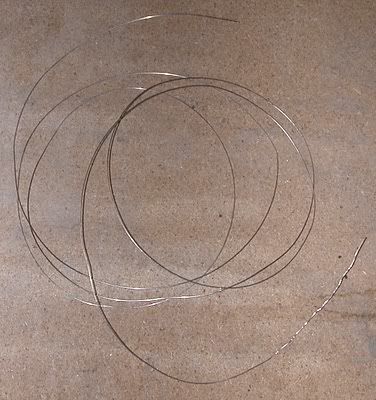

Hilo de Nicrom (Es recomendable comprar el nuestro, el diametros mas utilizado es del de 0,6mm pero pueden usarse mas finos y mas gruesos , dependiendo del largo del arco.
Cables varios y pinzas de cocodrilo.
Sierra de marquetería o arco contruido por nosotros. (Que utilizaremos como base para montar nuestra sierra)
El montaje es el siguiente: Primero conectamos el enchufe de toma de corriente (220 voltios) al regulador de intensidad. El cable que sale del regulador de intensidad, lo ponemos en la entrada del Transformador, y el cable que sale del Transformador es en el que pondremos las pinzas de cocodrilo para colocar el Hilo de Nicrom.

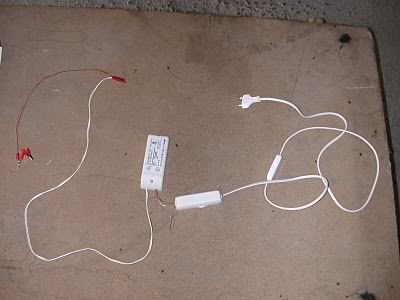

Quedaría algo como esto:
Recordemos siempre que el regulador de intensidad funciona con 220 voltios, y que el Hilo de Nicrom funciona con 12 voltios. Con eso queda bien claro el orden de los componentes en el cable: Enchufe -> Regulador de Intensidad -> Transformador -> Hilo de Nicrom
Ahora solo nos queda montar la sierra utilizando el Hilo de Nicrom como si se tratase del pelo de la sierra normal. Solo hay que tener una cosa en cuenta: El arco de la sierra es metálico, eso significa que conduce la electricidad, y nosotros queremos que la electricidad vaya por el hilo, no por el arco, de modo que pondremos cinta aislante en las partes en las que el Hilo de Nicrom y la sierra se tocan, para evitar que la corriente vaya por donde no debe.
Una vez colocado el hilo, usamos las pinzas de cocodrilo.
La mía quedó así:
La otra opcion es construir con madera un arco, que incluso puede tener una pequeña mesada...
Una vez terminado el montaje ya podemos enchufarla y probarla. Antes de enchufarla aseguraos de que el regulador de intensidad está al mínimo. Una vez enchufado, id subiendo poco a poco la intensidad con el regulador hasta que el hilo se caliente. Cuanta más intensidad, más calor en el hilo, con mucha intensidad el hilo se pone al rojo vivo.
Cuanto más calor le deis al hilo, más fácil cortará el poliestireno, pero el corte será menos preciso. Ajustad el regulador de intensidad según os sea cómodo, incluso podeis ir ajustando sobre la marcha según la zona a cortar.
Las grandes ventajas de este aparato es que es muy fácil de usar, muy sencillo y muy seguro. La parte que manejamos, la de la sierra, funciona con 12 voltios, con lo que no hay riesgo de electrocutarse ni de causar daños al sistema eléctrico. El hilo se llega a calentar mucho, pero pese a ello, es bastante seguro como para dejar a niños cortar poliestireno sin suponer un riesgo para ellos (Eso sí, siempre con supervisión), y por supuesto, el gran acabado y la velocidad con la que corta.
El Hilo de Nicrom se ablanda y dilata al calentarse, así que se aflojará enseguida, y dependiendo de qué trabajo estes haciendo, un hilo flojo no te servirá. Si lo volves a apretar cada poco tiempo, se acabará rompiendo, y aunque es barato, es una molestia tener que estar cambiando el hilo cada poco tiempo. Esto se puede solucionar montando un resorte en uno de los extremos del hilo. El resorte se ocupará de mantener el hilo tenso en todo momento. Eso sí, recorda que los resortes son metálicos y por lo tanto conducen la electricidad, así que puede que necesiteis gastar algo de cinta aislante donde se toque con el Hilo de Nicrom.
Espero les sirva, yo proximamente me voy a armar mi cortador. saludos
